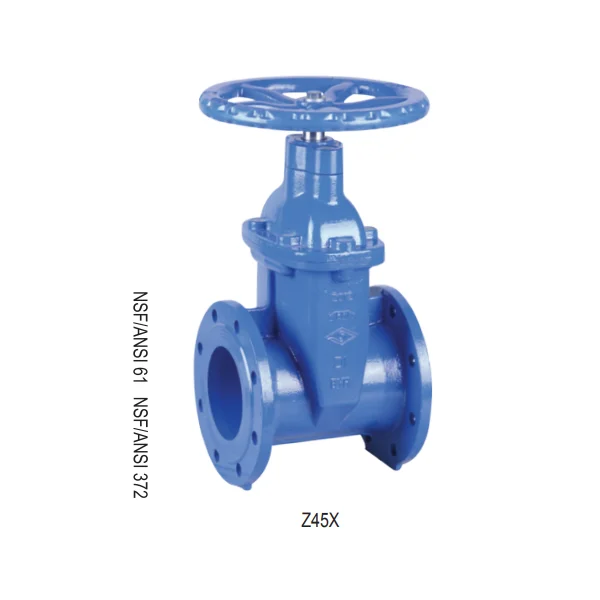

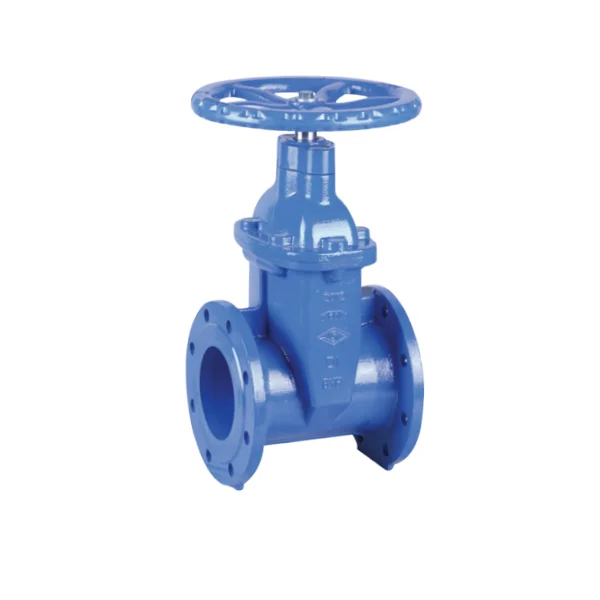

BS 5163 วาล์วประตู NRS ที่ยืดหยุ่นได้ PN25
Model:(Z45X) PN25
Z45X BS 5163 วาล์วเกต NRS ที่ยืดหยุ่นได้ PN25
•การเชื่อมต่อสิ้นสุด: หน้าแปลน BS EN 1092-2: 1997
•แรงกดดันในการทำงาน: PN25
•ช่วงอุณหภูมิ: 0 ℃- 100 ℃
•การเคลือบ: การเคลือบอีพ็อกซี่ฟิวชั่นผูกมัดตาม ANSI/AWWA C550
•แรงกดดันในการทำงาน: PN25
•ช่วงอุณหภูมิ: 0 ℃- 100 ℃
•การเคลือบ: การเคลือบอีพ็อกซี่ฟิวชั่นผูกมัดตาม ANSI/AWWA C550

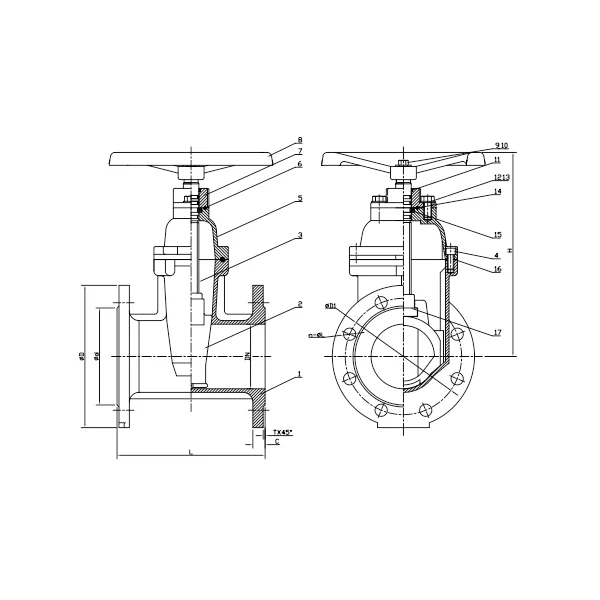

ข้อกำหนดของวัสดุ
|
หมายเลขชิ้นส่วน |
ส่วนหนึ่ง |
ข้อกำหนดมาตรฐาน |
ตัวเลือก |
|
1 |
ตัววาล์ว |
EN-GJS-450-10 |
|
|
2 |
แผ่นดิสก์ลิ่มที่ยืดหยุ่น |
EN-GJS-450-10+EPDM |
|
|
3 |
ลำต้น |
สแตนเลส |
SS304, SS316, SS420, SS431 |
|
4 |
สายฟ้า |
ชุบสังกะสีเหล็กคาร์บอน |
SS304, SS16 |
|
5 |
ฝากระโปรง |
EN-GJS-450-10 |
|
|
6 |
โอริง |
NBR |
EPDM |
|
7 |
ต่อม |
EN-GJS-450-10 |
|
|
8 |
ล้อมือ |
EN-GJS-450-10 |
เหล็กกด |
|
9 |
สายฟ้า |
ชุบสังกะสีเหล็กคาร์บอน |
SS304, SS16 |
|
10 |
เครื่องซักผ้า FLA |
ชุบสังกะสีเหล็กคาร์บอน |
SS304, SS16 |
|
11 |
ที่ปัดน้ำฝน |
NBR |
EPDM |
|
12 |
สายฟ้า |
ชุบสังกะสีเหล็กคาร์บอน |
SS304, SS16 |
|
13 |
เครื่องซักผ้าแบน |
ชุบสังกะสีเหล็กคาร์บอน |
SS304, SS16 |
|
14 |
โอริง |
NBR |
EPDM |
|
15 |
เครื่องซักผ้าแรงขับ |
Brass HPB59-1 (Type A) ไม่พร้อมใช้งาน (Type B) |
|
|
16 |
ก๊าซหมวกฝากระโปรง |
EPDM |
NBR |
|
17 |
น็อตลิ่ม |
ทองเหลือง HPB59-1 |
บรอนซ์ ZQSN5-5-5 |
หมายเหตุ: สำหรับคำขอวัสดุพิเศษนอกเหนือจากข้อกำหนดมาตรฐานโปรดระบุอย่างชัดเจนในรายการสอบถามหรือรายการคำสั่งซื้อ
|
DN |
PN |
ขนาด (มม.) |
||||||||
|
นิ้ว |
มม. |
|
L |
H |
D |
D1 |
d |
C |
T |
n-φl |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2.5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-F28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-F31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-F31 |
แท็กยอดนิยม: BS 5163 วาล์วประตู NRS ที่ยืดหยุ่นได้ PN25
