หลักการของวาล์วควบคุมคืออะไร?

   ฟังก์ชั่นหลักของกวาล์วควบคุมคือการควบคุมพารามิเตอร์กระบวนการอย่างแม่นยำเช่นอัตราการไหลของของไหลความดันระดับหรืออุณหภูมิภายในท่อ มันประสบความสำเร็จโดยการเปลี่ยนขนาดของพื้นที่ตัดขวางภายใน ลองนึกภาพก๊อกน้ำบนท่อ: การเปิดมันกว้างขึ้นจะเพิ่มการไหลของน้ำในขณะที่ปิดมันจะช่วยลดการไหล วาล์วควบคุมทำงานในทำนองเดียวกัน แต่การควบคุมนั้นแม่นยำกว่ามากและโดยทั่วไปจะทำงานจากระยะไกลโดยระบบอัตโนมัติ

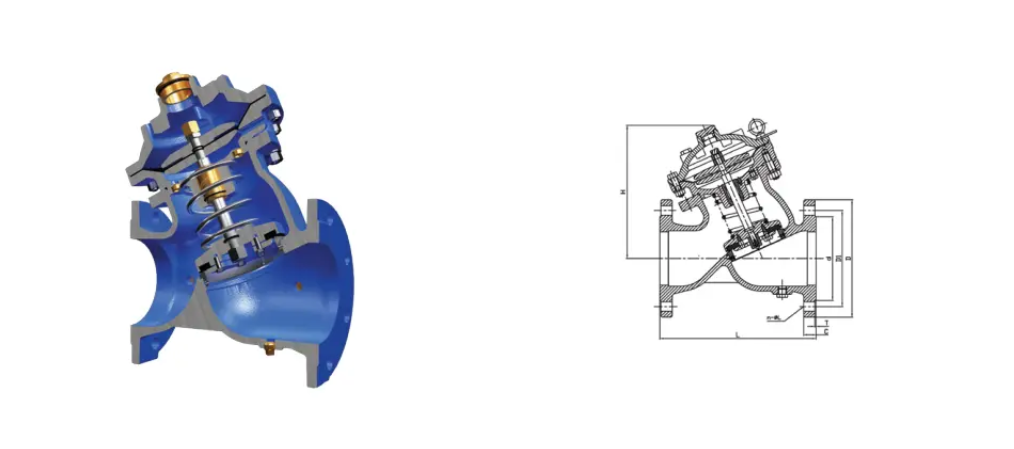

   อันวาล์วควบคุมส่วนใหญ่ประกอบด้วยสององค์ประกอบสำคัญ:วาล์วควบคุมการชุมนุมของร่างกายและแอคทูเอเตอร์ การประกอบร่างกายของวาล์วรวมถึงร่างกายตัวเองการตัดแต่ง (องค์ประกอบการควบคุมปริมาณเช่นปลั๊กแผ่นดิสก์หรือลูกบอล) และที่นั่ง การตัดแต่งเป็นส่วนที่เคลื่อนไหวซึ่งเปลี่ยนพื้นที่การไหลโดยตรง แอคทูเอเตอร์เป็นอุปกรณ์ที่ให้พลังงาน มันได้รับคำสั่งสัญญาณ (โดยทั่วไปไฟฟ้าหรือนิวเมติก) จากระบบควบคุมและแปลงสัญญาณนั้นเป็นแรงทางกล (การเคลื่อนที่เชิงเส้นหรือแบบหมุน) เพื่อเลื่อนการตัดแต่ง แอคทูเอเตอร์ประเภททั่วไป ได้แก่ ไดอะแฟรมนิวเมติก, ลูกสูบนิวเมติก, มอเตอร์ไฟฟ้าหรือไฟฟ้าไฮดรอลิก

   หลักการหลักของการดำเนินการขึ้นอยู่กับความสมดุลของแรงและการปรับตำแหน่ง ระบบควบคุม (เช่น DCS หรือ PLC) คำนวณการดำเนินการควบคุมที่จำเป็นโดยใช้อัลกอริทึมการควบคุมเฉพาะ (เช่น PID) ตามค่าเบี่ยงเบนระหว่างพารามิเตอร์กระบวนการที่วัดได้จริง (เช่นการไหลความดัน) และค่าที่ต้องการ (setPoint) จากนั้นจะส่งสัญญาณมาตรฐาน (เช่นสัญญาณปัจจุบัน 4-20MA หรือสัญญาณนิวเมติกบาร์ 0.2-1.0 แท่ง) ไปยังแอคชูเอเตอร์ของวาล์วควบคุม เมื่อได้รับสัญญาณนี้แอคทูเอเตอร์จะสร้างแรงขับหรือแรงบิดที่สอดคล้องกัน

   แรงที่สร้างขึ้นโดยแอคทูเอเตอร์ขับเคลื่อนก้านวาล์วซึ่งเคลื่อนย้ายการตัดแต่งภายในตัววาล์ว (เชิงเส้นหรือหมุน) ดังนั้นจึงเปลี่ยนช่องเปิด (พื้นที่ไหล) ระหว่างการตกแต่งและที่นั่ง ตัวอย่างเช่นเมื่อสัญญาณควบคุมต้องการการไหลเพิ่มขึ้นแอคชูเอเตอร์จะผลักตัดออกจากที่นั่งเพิ่มการเปิดวาล์วและช่วยให้ของเหลวผ่านไปได้มากขึ้น ในทางกลับกันเมื่อสัญญาณต้องการการไหลลดลงแอคชูเอเตอร์จะดึงการตัดแต่งไปทางที่นั่งลดการเปิดและ จำกัด การไหลของของเหลว

   ผ่านการปรับการเปิดอย่างต่อเนื่องหรืออย่างชาญฉลาดนี้วาล์วควบคุมจะเปลี่ยนแปลงความต้านทานของของไหลหรือความสามารถในการไหลผ่านวาล์ว การเปลี่ยนแปลงของพื้นที่การไหลส่งผลโดยตรงต่ออัตราการไหลของของไหลซึ่งจะส่งผลกระทบต่อพารามิเตอร์กระบวนการควบคุม (เช่นการเพิ่มการไหลโดยทั่วไปจะเพิ่มความดันดาวน์สตรีมหรือระดับเรือ) สถานะตำแหน่งวาล์วใหม่มีอิทธิพลต่อกระบวนการ เซ็นเซอร์วัดพารามิเตอร์จริงอีกครั้งและป้อนกลับไปที่คอนโทรลเลอร์ คอนโทรลเลอร์คำนวณสัญญาณเอาต์พุตใหม่ตามสิ่งนี้ทำให้เกิดระบบควบคุมวงปิด ระบบนี้รักษาพารามิเตอร์กระบวนการอย่างต่อเนื่องใกล้กับจุดตั้งที่ต้องการอย่างต่อเนื่อง ดังนั้นวาล์วควบคุมจึงเป็นองค์ประกอบการควบคุมขั้นสุดท้ายที่ขาดไม่ได้สำหรับการบรรลุระบบอัตโนมัติในกระบวนการอุตสาหกรรม
