วาล์วผีเสื้อหน้าแปลนสองชั้นคืออะไร?

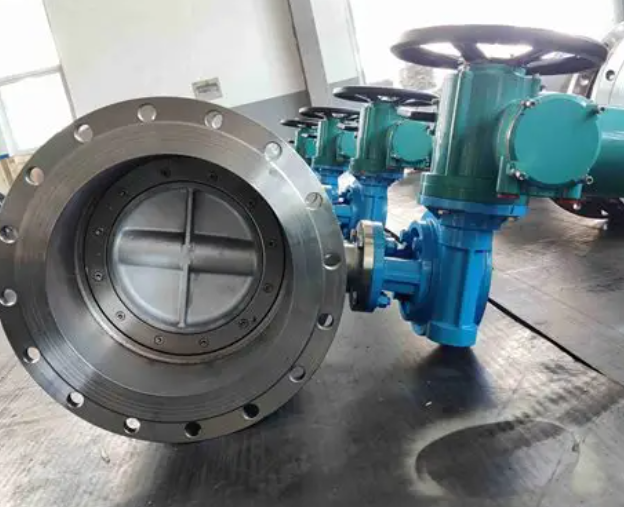

   ที่วาล์วโดยทั่วไปแล้วร่างกายจะมีการเชื่อมต่อแบบแปลน (สอดคล้องกับ ANSI, DIN หรือมาตรฐานสากลอื่น ๆ ) และสามารถสร้างได้จากเหล็กหล่อเหล็กกล้าคาร์บอนสแตนเลสหรือโลหะผสมพิเศษ แผ่นดิสก์ใช้รูปทรงผีเสื้อที่แปลกประหลาดซึ่งมักทำจากสแตนเลสหรือเคลือบด้วยวัสดุทนต่อการกัดกร่อนเช่น PTFE ลำต้นถูกปลอมแปลงจากเหล็กกล้าอัลลอยที่มีความแข็งแรงสูงและส่งแรงบิดในการทำงานผ่านการออกแบบคู่ชดเชย วงแหวนปิดผนึกติดตั้งอยู่บนที่นั่งวาล์วโดยมีวัสดุตั้งแต่อีลาสโตเมอร์ (เช่น EPDM, ยาง NBR) ไปจนถึงโลหะ (สำหรับสภาพแวดล้อมที่อุณหภูมิสูง/แรงดันสูง) ระบบแบริ่งใช้ตลับลูกปืนหล่อลื่นด้วยตนเองหรือแบริ่งบรอนซ์เพื่อลดแรงเสียดทานในขณะที่ตัวเลือกการกระตุ้น ได้แก่ คันโยกมือกล่องเกียร์นิวเมติกหรือแอคทูเอเตอร์ไฟฟ้า

   ในระหว่างการเปิดแผ่นดิสก์จะปลดออกจากซีลที่นั่งทันที (เนื่องจากการลดแรงเสียดทานครั้งแรกลดแรงเสียดทาน) และหมุน 90 °เพื่อไปยังตำแหน่งเปิดเต็ม เมื่อปิดการออกแบบออฟเซ็ตครั้งที่สองช่วยให้แผ่นดิสก์ค่อยๆบีบอัดวงแหวนปิดผนึก ด้วยการปรับมุมการหมุนของแผ่นดิสก์ (0 ° –90 °) การควบคุมการไหลและความดันของสื่อในท่อจะทำได้อย่างแม่นยำ

   วาล์วนี้ใช้กันอย่างแพร่หลายในระบบน้ำประปาและการบำบัด (เช่นพืชน้ำ, สถานีสูบน้ำเสีย), อุตสาหกรรมปิโตรเคมีสำหรับท่อส่งน้ำมัน/สารเคมี, สิ่งอำนวยความสะดวกการผลิตพลังงานในวงจรน้ำเย็น อุตสาหกรรมอาหาร/เภสัชกรรมปรับตัวให้เข้ากับสภาพแวดล้อมของสื่อที่มีการกัดกร่อนอุณหภูมิสูงและสะอาด

   ข้อดีที่สำคัญการทำงานแรงบิด: การออกแบบแบบชอทช์ช่วยลดแรงเสียดทานได้มากกว่า 90%ทำให้สามารถใช้งานได้อย่างง่ายดาย ความอดทน: ซีลโลหะทนต่อ -196 ° C ถึง +650 ° C; Elastomer Seals Suit -40 ° C ถึง 200 ° C. การบำรุงรักษาอย่างง่ายดาย: วงแหวนที่นั่งสามารถแทนที่แบบอินไลน์โดยไม่ต้องถอดชิ้นส่วนของวาล์วลดการหยุดทำงานลดเวลาการออกแบบ: ประหยัดพื้นที่/น้ำหนักมากกว่า 50% เมื่อเทียบกับประตูหรือวาล์วลูกโลกลดค่าใช้จ่ายในการติดตั้ง

   เมื่อเทียบกับวาล์วผีเสื้อแบบชิพเดี่ยว (เฉพาะลำต้นออฟเซ็ตจากศูนย์ซีลเหมาะสำหรับสภาวะแวดล้อมที่มีแรงดันต่ำ) การออกแบบสองครั้งที่เพิ่มขึ้นอย่างมากจะช่วยปรับปรุงการปิดผนึกและความทนทานอย่างมากผ่านการชดเชยครั้งที่สอง วาล์วผีเสื้อที่ชดเชยสามครั้งเพิ่มมุมกรวยที่นั่งเพื่อให้ได้การปิดผนึกแบบแข็งโลหะถึงโลหะและการรั่วไหลเป็นศูนย์เหมาะสำหรับอุณหภูมิ/ความดันสูงเป็นพิเศษและสื่อรุนแรง (เช่นหน่วยกลั่น) แม้ว่าจะมีค่าใช้จ่ายสูงกว่าอย่างมาก

    Shandong Epoch Equipment Co., Ltd. เป็นผู้ผลิตมืออาชีพขนาดใหญ่ในมณฑลซานตงของจีนซึ่งเป็นไปตามแนวทางของวิทยาศาสตร์และเทคโนโลยีการปกป้องสิ่งแวดล้อมคุณภาพและประสิทธิภาพ ในปัจจุบันมันได้เติบโตขึ้นเป็นองค์กรข้ามภูมิภาคและหลายอุตสาหกรรมที่รวมอุตสาหกรรมกว้างเช่นการออกแบบการพัฒนาการผลิตและการส่งออก เยี่ยมชมเว็บไซต์ของเราที่https://www.epochpipeline.com/เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา สำหรับการสอบถามคุณสามารถติดต่อเราได้ที่ sdepochwater@hotmail.com
