อะไรคือความแตกต่างระหว่างหน้าแปลนและข้อต่อการรื้อ?

   1. ความแตกต่างของวัตถุประสงค์หลัก

        หน้าแปลน: วัตถุประสงค์หลักของมันคือการสร้างจุดเชื่อมต่อแบบถาวรหรือกึ่งถาวรปิดผนึกและแข็งในระบบท่อ มันถูกใช้เพื่อเชื่อมต่อท่อกับท่อท่อไปยังวาล์วท่อไปยังปั๊มหรืออุปกรณ์อื่น ๆ มันเป็นวิธีการเชื่อมต่อพื้นฐานสำหรับการสร้างเครือข่ายท่อ เมื่อสลักเกลียวแน่นการเชื่อมต่อหน้าแปลนจะได้รับการแก้ไขและอสังหาริมทรัพย์

การรื้อ: วัตถุประสงค์หลักของมันคือการอำนวยความสะดวกในการถอดประกอบอย่างรวดเร็วและการบำรุงรักษาอุปกรณ์เฉพาะ (เช่นวาล์วปั๊มเครื่องวัดการไหล) มันไม่ใช่ตัวเชื่อมต่อพื้นฐาน แต่ทำหน้าที่เป็น "เครื่องมือบำรุงรักษา" หรือ "ส่วนที่ถอดออกได้" โดยทั่วไปจะติดตั้งระหว่างหน้าแปลนที่ปลายทั้งสองของอุปกรณ์ที่ต้องใช้การบำรุงรักษาบ่อยครั้ง (เช่นวาล์ว) การมีอยู่ของมันคือการทำให้การกำจัดอุปกรณ์ง่ายขึ้น

   2. ความแตกต่างของโครงสร้างและกลไกการทำงาน

       หน้าแปลน: โครงสร้างค่อนข้างง่ายส่วนใหญ่ประกอบด้วยแผ่นดิสก์สองแผ่น (แผ่นหน้าแปลน) ที่มีรูสลักเกลียวและปะเก็นปิดผนึกคั่นกลางระหว่าง ในระหว่างการเชื่อมต่อสลักเกลียวหน้าแปลนทั้งหมดจะต้องรัดให้แน่นเพื่อบีบอัดปะเก็นเพื่อให้บรรลุการปิดผนึกและการตรึง ในการแยกอุปกรณ์ทั้งหมดเชื่อมต่อสลักเกลียวที่เชื่อมต่อบนหน้าแปลนทั้งสองด้านของอุปกรณ์จะต้องคลายและถอดออกอย่างสมบูรณ์ก่อนที่อุปกรณ์จะถูกนำออกมา กระบวนการนี้อาจใช้เวลานานและใช้งานได้โดยเฉพาะอย่างยิ่งหากสลักเกลียวถูกสึกกร่อนหรือมีพื้นที่ จำกัด

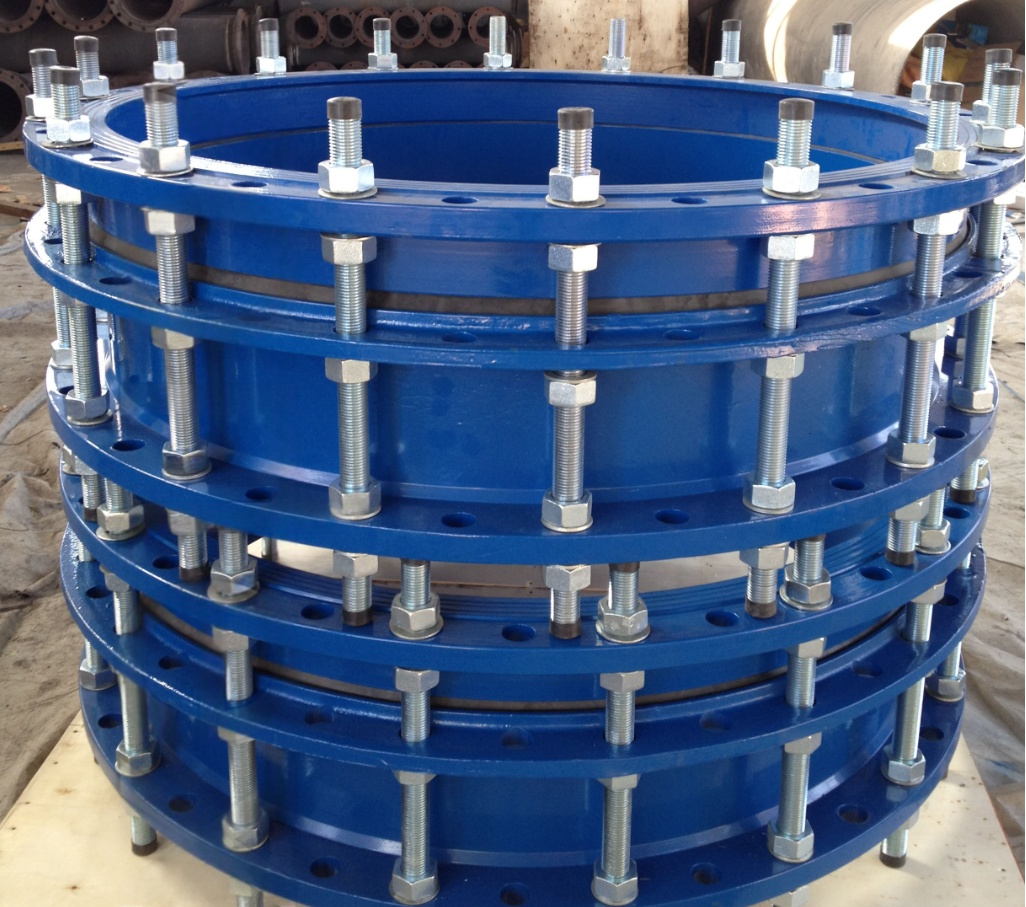

การรื้อถอนข้อต่อ: โครงสร้างมีความซับซ้อนมากขึ้น มันมีสองหน้าแปลน (ปลายคงที่หนึ่งปลายที่เคลื่อนย้ายได้หนึ่ง) แขนเสื้อยืด (เช่นโครงสร้างกล้องโทรทรรศน์พร้อมซีล) และสลักเกลียว จำกัด 2-4 ที่สำคัญ

ในระหว่างการทำงานปกติ: น็อตบนสลักเกลียวขีด จำกัด นั้นแน่นเท่ากันดึงหน้าแปลนที่เคลื่อนย้ายไปยังหน้าแปลนคงที่และบีบอัดแขนเสื้อยืดได้ทำให้ข้อต่อทั้งหมดแข็งเหมือนส่วนท่อสั้น

เมื่ออุปกรณ์ต้องถอดแยกชิ้นส่วน: เฉพาะน็อตบนสลักเกลียวขีด จำกัด ไม่กี่ตัวเหล่านี้เท่านั้นที่จะต้องคลายลง (ไม่ลบออก) เมื่อคลายหน้าแปลนที่เคลื่อนย้ายได้ (พร้อมกับอุปกรณ์ที่จะถอดออก) สามารถดึงออกตามแนวแกนตามระยะทางที่ตั้งไว้ล่วงหน้า (เช่น 50 มม., 100 มม.) พื้นที่นี้เพียงพอที่จะถอดสลักเกลียวที่เชื่อมต่ออุปกรณ์เข้ากับหน้าแปลนท่อได้อย่างง่ายดายทำให้อุปกรณ์ถูกนำออกไป การเชื่อมต่อหน้าแปลนของระบบท่อเอง (ด้านหน้าแปลนคงที่) ยังคงไม่ถูกแตะต้องอย่างสมบูรณ์

   3. ความแตกต่างของการทำงานโฟกัส

       หน้าแปลน: ให้ฟังก์ชั่นการเชื่อมต่อพื้นฐานการปิดผนึกและฟังก์ชั่นการรับแรงดัน ได้รับการออกแบบให้เป็นจุดคงที่ไม่มีคุณสมบัติการออกแบบที่เฉพาะเจาะจงสำหรับการถอดประกอบได้ง่ายและไม่ได้ให้การชดเชยการกระจัดตามแนวแกน (เว้นแต่จะเป็นหน้าแปลนพิเศษที่ออกแบบมาเป็นพิเศษ)

      การรื้อร่วม:

      ฟังก์ชั่นหลัก: ช่วยให้การถอดชิ้นส่วนอุปกรณ์ที่สำคัญอย่างรวดเร็วลดเวลาการบำรุงรักษาอย่างมีนัยสำคัญและลดค่าใช้จ่ายและลดการรบกวนไปยังระบบท่อ

      ฟังก์ชั่นเพิ่มเติม: การใช้โครงสร้างทางกล้องโทรทรรศน์ของมันยังสามารถชดเชยการกระจัดตามแนวแกนของท่อเล็กน้อย (เช่นการขยาย/หดตัวด้วยความร้อน, ข้อผิดพลาดในการติดตั้ง) ในระหว่างการติดตั้งและการทำงานทำให้การจัดตำแหน่งง่ายขึ้นในระหว่างการติดตั้งและให้การดูดซับการสั่นสะเทือน

   4. ความแตกต่างของสถานการณ์แอปพลิเคชัน

       หน้าแปลน: แพร่หลายมันคือการกำหนดค่ามาตรฐานทุกที่ที่ต้องการการเชื่อมต่อ ระบบท่อถูกสร้างขึ้นจากจุดเชื่อมต่อหน้าแปลนนับไม่ถ้วน

       การรื้อถอนข้อต่อ: ติดตั้งอย่างมีกลยุทธ์ทั้งสองด้านของอุปกรณ์ที่สำคัญ (โดยเฉพาะวาล์วปั๊ม) ที่ต้องการการบำรุงรักษาบ่อยครั้งหรือการเปลี่ยนที่อาจเกิดขึ้น มันคือ "แทรก" ระหว่างอุปกรณ์และระบบท่อที่จุดเชื่อมต่อหน้าแปลนสองจุดที่มีอยู่ ใช้กันทั่วไปในสถานการณ์ที่มีพื้นที่บำรุงรักษาที่ จำกัด ความถี่ในการบำรุงรักษาสูงหรือที่ไม่อนุญาตให้ตัด/เชื่อม (งานร้อน)

     สรุปความแตกต่างที่สำคัญ:

     หน้าแปลนเป็น "ตัวเชื่อมต่อ": ใช้ในการเชื่อมต่อท่อและอุปกรณ์อย่างถาวร มันเป็นรากฐานสำหรับการสร้างระบบ

     การรื้อถอนเป็น "องค์ประกอบการบำรุงรักษา": ใช้เพื่ออำนวยความสะดวกในการถอดชิ้นส่วนอุปกรณ์เฉพาะ; เป็นผู้ช่วยในการบำรุงรักษาระบบ ด้วยโครงสร้างทางกล้องโทรทรรศน์ที่เป็นเอกลักษณ์และการออกแบบสลักเกลียวที่ จำกัด ช่วยให้คุณสามารถสร้างพื้นที่สำหรับการกำจัดอุปกรณ์โดยการคลายน็อตเพียงไม่กี่ตัวเพื่อหลีกเลี่ยงความยุ่งยากในการถอดสลักเกลียวหน้าแปลนจำนวนมากหรือท่อตัด

     การเปรียบเทียบง่าย ๆ :

     ลองนึกภาพลิ้นชักที่แก้ไขภายในตู้

     หน้าแปลนเป็นเหมือนการตอกตะปูหรือติดลิ้นชักไปที่ตู้ - เพื่อถอดลิ้นชักคุณต้องทำลายการเชื่อมต่อหรือถอดตะปู/กาวทั้งหมดอย่างระมัดระวัง

     การรื้อถอนเป็นเหมือนการติดตั้งสไลด์ลิ้นชักและสลักระหว่างลิ้นชักและตู้ - ในระหว่างการทำงานปกติสลัก (ขีด จำกัด ) ล็อคลิ้นชักอย่างปลอดภัย; เมื่อจำเป็นต้องมีการบำรุงรักษาการปลดล็อค (คลายถั่ว) ช่วยให้คุณสามารถดึงลิ้นชัก (อุปกรณ์) ออกไปตามสไลด์ (แขนเสื้อยืด) เพื่อตรวจสอบหรือทดแทนได้อย่างง่ายดาย ตัวตู้ (ท่อหลัก) ยังคงไม่ถูกรบกวนอย่างสมบูรณ์
