ความแตกต่างในโครงสร้างระหว่างวาล์วกลอลเบิลและวาล์วประตู

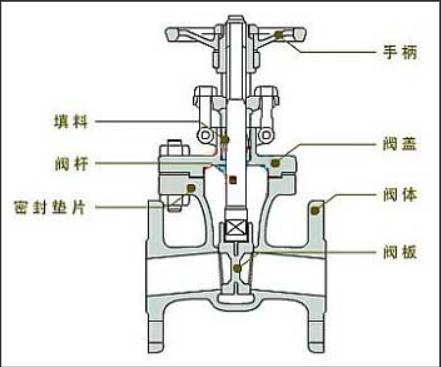

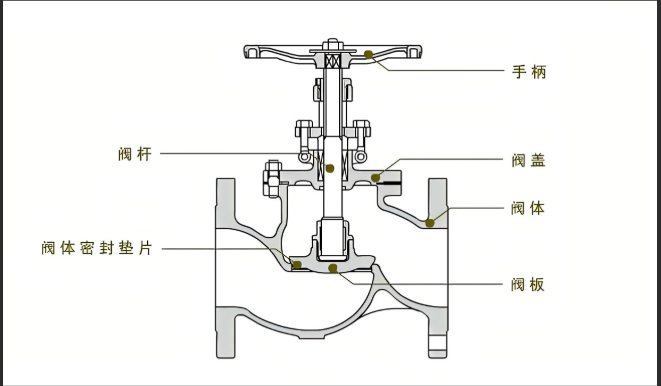

    1. ความแตกต่างพื้นฐานในกลไกการปิดแกนการเคลื่อนที่ส่วนหนึ่งของประตูวาล์วเป็นแผ่นพื้นประตูโดยทั่วไปรูปลิ่ม (แม้ว่าจะมีการออกแบบแบบขนานหรือยืดหยุ่น) แผ่นพื้นนี้เคลื่อนที่ตั้งฉากกับทิศทางการไหลของของไหล-นึกถึงกิโยตินแนวตั้งที่เพิ่มขึ้นเพื่อให้การไหลผ่านหรือหยดตรงผ่านไปเพื่อปิดกั้นทางเดิน ในทางตรงกันข้ามวาล์วลูกโลกทำงานผ่านแผ่นดิสก์ (หรือปลั๊ก/ป๊อปพ็อป) มักจะเป็นรูปแผ่นดิสก์รูปกรวยหรือแบบเข็ม การเคลื่อนไหวของมันขนานไปกับทิศทางการไหลทำงานเหมือนลูกสูบที่สกรูลงไปในที่นั่งวาล์วเพื่อปิดหรือดึงขึ้นด้านบนเพื่อเปิด

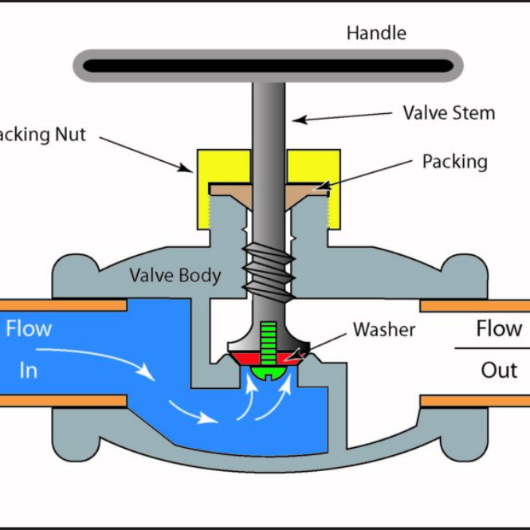

    2. เส้นทางการไหลภายในการออกแบบความแตกต่างนั้นส่งผลโดยตรงต่อรูปร่างของวาล์วและความต้านทานของของเหลว วาล์วประตูมีเส้นทางการไหลแบบตรงและสมมาตร เมื่อเปิดอย่างเต็มที่ประตูจะดึงกลับเข้าไปในห้องเหนือเจาะทำให้ของเหลวสามารถส่งผ่านส่วนท่อตรงส่งผลให้เกิดการต้านทานการไหลเล็กน้อย อย่างไรก็ตามวาล์วลูกโลกบังคับให้ของเหลวผ่านการงอ "s" หรือ "z"-รูปทรง-รูปทรง ทิศทางการไหลเปลี่ยนไปอย่างรวดเร็ว (โดยปกติจะลงไปข้างบนหรือในทางกลับกัน) โดยมีการ จำกัด การเจาะที่ที่นั่งวาล์ว การออกแบบนี้สร้างความต้านทานการไหลอย่างมีนัยสำคัญและการลดลงของแรงดัน

    3. ความต้องการของร่างกายและทิศทางการไหลของการออกแบบเส้นทางการไหลของเส้นทางกำหนดลักษณะของร่างกาย ร่างกายวาล์วประตูมีความสมมาตรและทรงกระบอกโดยมีหน้าแปลนจัดแนวตามแนวแกน เส้นทางการไหลแบบตรงแบบสองทิศทางของพวกเขาไม่มีข้อกำหนดทิศทางการไหล - ฟลูอิดทำงานเหมือนกันในทิศทางใดทิศทางหนึ่งเมื่อเปิดอย่างเต็มที่ ร่างกายวาล์วลูกโลกนั้นไม่สมมาตรแสดงกระพุ้งกลางหรือการยื่นออกมาเพื่อรองรับเส้นทางการไหลโค้ง วิกฤตพวกเขาบังคับใช้กฎทิศทางการไหลที่เข้มงวด: ส่วนใหญ่ติดตาม "lioh" (ของเหลวในแผ่นดิสก์ด้านล่างออกไปข้างต้นแผ่นดิสก์) ร่างกายถูกทำเครื่องหมายด้วยลูกศรไหล การติดตั้งแบบย้อนกลับทำให้เกิดความล้มเหลวในการปิดผนึกแรงบิดในการทำงานสูงหรือความเสียหาย

    4. กลไกการเดินทางของก้านและวาล์วความสูงมีผลต่อการเดินทางของต้นกำเนิดและขนาดโดยรวม ในการเปิดอย่างเต็มที่วาล์วประตูจะต้องยกประตูเหนือเส้นผ่านศูนย์กลางเจาะเต็ม - จังหวะยาวสำหรับวาล์วขนาดใหญ่ การออกแบบที่เพิ่มขึ้นของก้านแสดงการขยายลำต้นที่มองเห็นได้ ลำต้นที่ไม่เพิ่มขึ้นปกปิดการเดินทางภายใน วาล์วลูกโลกต้องการเพียง ~ 25% ของลิฟท์เจาะที่นั่งสำหรับการเปิดเต็ม (เมื่อพื้นที่ไหลขยายอย่างรวดเร็วหลังจากการยกเริ่มต้น) ดังนั้นการเดินทางลำต้นจึงสั้นกว่า อย่างไรก็ตามการออกแบบ "S" ของพวกเขาทำให้ร่างกายวาล์วของลูกโลกสูงขึ้น (จาก inlet centerline ไปจนถึง Bonnet Top) กว่าวาล์วประตูที่มีขนาดเท่ากันปรากฏ "Bulkier"

    5. โครงสร้างการปิดผนึกและวิธีการเชื่อมต่อและพื้นผิวแตกต่างกันอย่างมีนัยสำคัญ ประตูวาล์วปิดผนึกผ่านพื้นที่สัมผัสที่กว้างระหว่างทั้งสองด้านของประตูและที่นั่งในร่างกายที่สอดคล้องกัน ประตูลิ่มบรรลุการปิดผ่านทางกลไก ประตูขนานใช้การติดต่อกับที่นั่ง สิ่งนี้สร้างอินเทอร์เฟซปิดผนึกขนาดใหญ่ วาล์วลูกโลกปิดผนึกตามเส้นสัมผัสที่เข้มข้นระหว่างขอบแผ่นดิสก์ (รูปกรวย/ ทรงกลม) และที่นั่งวาล์วรูปวงแหวน แรงลดลงจากลำต้นกดดิสก์ลงในที่นั่งเปิดใช้งานการสัมผัสกับเส้นหรือปิดผนึกแคบ ๆ ที่มีพื้นที่ผิวน้อยที่สุด
