Globle Valve： หนึ่งลิฟท์หยุดไหลเป็นศูนย์ลากเต็มไป

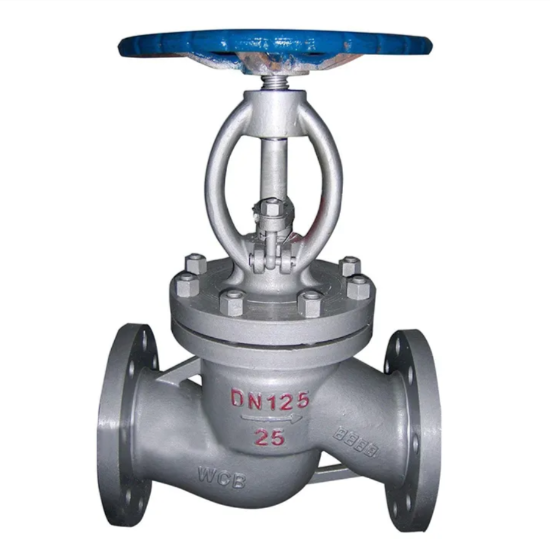

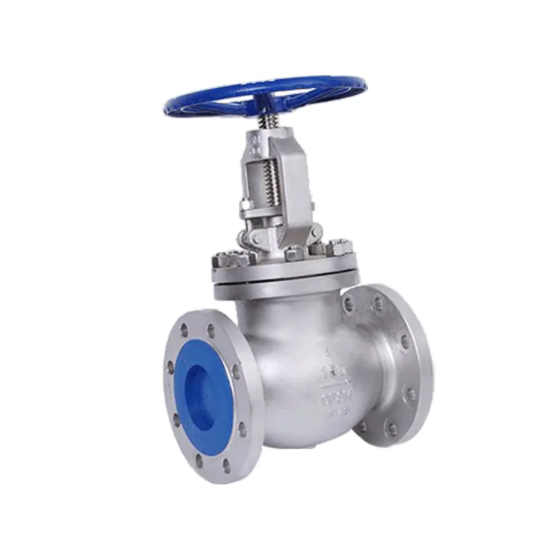

             ที่วาล์วลูกโลกหรือที่รู้จักกันในชื่อวาล์วหยุดหรือแยกวาล์วเป็นวาล์วชนิดที่พบได้ทั่วไปและใช้กันอย่างแพร่หลาย ฟังก์ชั่นหลักของมันคือการเปิดหรือปิดทางเดินของเหลวโดยการเคลื่อนไหวเชิงเส้น (ขึ้นและลง) ของแผ่นดิสก์ (องค์ประกอบปิด) ตามแนวกึ่งกลางของที่นั่ง (พื้นผิวปิดผนึก) ชื่อ "Globe Valve" สะท้อนให้เห็นถึงวัตถุประสงค์หลักอย่างสังหรณ์ใจ - เพื่อปิดหรือเชื่อมต่อการไหลของของไหลอย่างสมบูรณ์แทนที่จะเป็นหลักสำหรับการควบคุมการไหล (แม้ว่าการออกแบบบางอย่างจะอนุญาตให้มีการควบคุมระดับหนึ่ง)

 1. ส่วนประกอบโครงสร้างหลัก：

  ร่างกาย: เปลือกนอกที่มีทางเดินของเหลวและที่นั่ง รูปร่างของร่างกาย (โดยทั่วไปเป็นทรงกลมหรือรูปแบบ "y") กำหนดทิศทางการไหลและความต้านทาน พอร์ตทางเข้าและทางออกมักจะอยู่ในบรรทัด (รูปแบบตรง) หรือที่มุม (รูปแบบมุม)

  Bonnet: เชื่อมต่อกับร่างกายก่อตัวเป็นห้องที่ปิดล้อมที่บ้านก้านและส่วนประกอบอื่น ๆ โดยทั่วไปแล้วจะติดอยู่กับร่างกายด้วยซีลปะเก็น

  แผ่นดิสก์ (ปลั๊ก): องค์ประกอบการปิดที่สำคัญ ด้านล่างมีพื้นผิวการปิดผนึก (แบน, รูปกรวยหรือทรงกลม) ตรงกับที่นั่งอย่างแม่นยำ แผ่นดิสก์ถูกเคลื่อนย้ายโดยลำต้น

  ที่นั่ง: พื้นผิวการปิดผนึกรูปวงแหวนคงที่ภายในทางร่างกาย เมื่อแผ่นดิสก์ลดลงพื้นผิวการปิดผนึกทำให้สัมผัสกับพื้นผิวที่นั่งอย่างแน่นหนาเพื่อสร้างซีล

  STEM: ก้านที่เชื่อมต่อดิสก์กับกลไกการทำงาน (handwheel, actuator) การหมุนรอบล้อทำให้ลำต้นเคลื่อนที่เป็นเส้นตรง (โดยทั่วไปผ่านกลไกสกรูก้านที่เพิ่มขึ้น) การยกหรือลดแผ่นดิสก์

  Handwheel (หรือแอคทูเอเตอร์): สำหรับการทำงานด้วยตนเองการหมุน Handwheel จะขับเคลื่อนก้าน สามารถเชื่อมต่อกับแอคทูเอเตอร์ไฟฟ้านิวเมติกหรือไฮดรอลิกสำหรับการทำงานอัตโนมัติ

  กล่องบรรจุ: ตั้งอยู่ภายในฝากระโปรงล้อมรอบลำต้น เต็มไปด้วยวัสดุบรรจุภัณฑ์ที่ยืดหยุ่น (เช่นกราไฟท์, PTFE) และถูกบีบอัดโดยต่อมเพื่อป้องกันการรั่วไหลของของเหลวตามลำต้น

  STEM NUT / YOKE: สำหรับวาล์วลูกโลกต้นกำเนิดที่เพิ่มขึ้น Handwheel ติดอยู่กับก้านน็อตที่ติดตั้งบนแอก การหมุนของ handwheel จะหมุนน็อตก้านขับก้านเกลียวขึ้นหรือลง

2. หลักการทำงาน (หลัก):

   กระบวนการเปิด: หมุน handwheel ทวนเข็มนาฬิกา ก้านน็อตหมุนทำให้ลำต้นขยับขึ้นไป ลำต้นยกแผ่นดิสก์ออกจากที่นั่ง เมื่อแผ่นดิสก์เพิ่มขึ้นพื้นที่ไหลระหว่างแผ่นดิสก์และที่นั่งจะค่อยๆเพิ่มขึ้นทำให้ของเหลวไหลผ่านวาล์วด้านล่าง (หรือสูงกว่าขึ้นอยู่กับการออกแบบ) ที่นั่ง

   กระบวนการปิด: หมุน handwheel ตามเข็มนาฬิกา ก้านน็อตหมุนขับลำต้นลง ลำต้นดันแผ่นดิสก์ลงจนกระทั่งพื้นผิวปิดผนึกกดแน่นกับพื้นผิวปิดผนึกที่นั่ง การใช้แรงที่เพียงพอจะสร้างซีลเชิงกลระหว่างพื้นผิวที่มีการผสมพันธุ์ทั้งสองอย่างแม่นยำป้องกันการผ่านของเหลว

   จุดสำคัญ: การเปิดและปิดวาล์วลูกโลกทำได้ผ่านการกระจัดเชิงเส้น (ยก/ลด) ของแผ่นดิสก์ การปิดผนึกขึ้นอยู่กับแรงบีบอัดที่ตั้งฉากที่ใช้โดยแผ่นดิสก์ลงบนที่นั่ง

3. การออกแบบทิศทางการไหล

การไหลภายใต้แผ่นดิสก์ (การไหลมาตรฐาน-การไหลไปยังใกล้): นี่คือการออกแบบที่พบบ่อยที่สุด ของเหลวเข้าสู่ด้านล่างของแผ่นดิสก์และออกไปด้านบน

   ข้อดี: ในตำแหน่งปิดแรงดันของของไหลจะทำหน้าที่ใต้แผ่นดิสก์ช่วยบังคับให้แน่นขึ้นกับที่นั่งเพิ่มตราประทับ การเปิดวาล์วต้องใช้กำลังการทำงานที่ค่อนข้างน้อย (ความดันของเหลวช่วยในการยกแผ่นดิสก์)

   ข้อเสีย: เส้นทางการไหลนั้นคดเคี้ยว ("S" รูป) ส่งผลให้เกิดการต้านทานการไหลสูง โพรงด้านล่างที่นั่งสามารถดักตะกอนได้

ไหลผ่านแผ่นดิสก์ (การไหลย้อนกลับ-การไหลแบบเปิด): ของเหลวเข้าสู่แผ่นดิสก์และออกด้านล่าง

   ข้อดี: ก้านและกล่องบรรจุไม่ได้สัมผัสกับความดันของระบบในโพรงวาล์ว (ความดันอยู่เหนือแผ่นดิสก์) ซึ่งอาจยืดอายุการบรรจุ มีแนวโน้มน้อยที่จะสะสมตะกอนใต้ที่นั่ง

   ข้อเสีย: เมื่อปิดความดันของเหลวจะทำหน้าที่เหนือแผ่นดิสก์พยายามที่จะยกมันออกจากที่นั่งขัดขวางการปิดผนึก การเปิดต้องมีการเอาชนะความดันของเหลวซึ่งต้องใช้กำลังการทำงานที่มากขึ้น โดยทั่วไปจะใช้เฉพาะแอปพลิเคชันเฉพาะ (เช่นวาล์วระบายน้ำ, บริการพิเศษ)

ทิศทางการไหลมักจะระบุโดยลูกศรบนตัววาล์ว การติดตั้งจะต้องทำตามทิศทางนี้อย่างเคร่งครัด!

4. ลักษณะที่สำคัญ:

ข้อดี:

   การปิดเครื่องที่ยอดเยี่ยม: พื้นที่สัมผัสขนาดใหญ่ระหว่างแผ่นดิสก์และพื้นผิวการปิดผนึกที่นั่ง, ซีลกลไกที่แข็งแกร่ง, ซัด, เมื่อปิด, การรั่วไหลต่ำ (สามารถบรรลุ ANSI Class VI) เหมาะสำหรับการใช้งานที่ต้องการการปิดอย่างแน่นหนา

   การบำรุงรักษาง่าย: ดิสก์และที่นั่งค่อนข้างง่ายต่อการซ่อมแซมหรือเปลี่ยน (วาล์วมักจะซ่อมแซมได้) การออกแบบบางอย่างอนุญาตให้บำรุงรักษาในบรรทัด

   จังหวะสั้น: การเดินทางของแผ่นดิสก์จากแบบเต็มเปิดสู่การปิดเต็มจะค่อนข้างสั้น (โดยทั่วไป ~ 1/4 ของเส้นผ่านศูนย์กลางเจาะที่นั่ง) นำไปสู่การเปิด/ปิดปานกลาง

   ความสามารถในการควบคุมปริมาณในระดับปานกลาง: ในขณะที่ไม่ดีเท่าวาล์วควบคุมเฉพาะ (เช่นลูกบอล V-port, ปลั๊กผิดปกติ) วาล์วลูกโลกสามารถใช้สำหรับการควบคุมการไหลโดยการเปลี่ยนตำแหน่งแผ่นดิสก์โดยเฉพาะใกล้กับตำแหน่งปิดที่ความแม่นยำในการควบคุมดีกว่า การกัดเซาะในระหว่างการควบคุมปริมาณนั้นรุนแรงน้อยกว่าในวาล์วประตู

   การใช้งานอเนกประสงค์: เหมาะสำหรับของเหลวต่าง ๆ รวมถึงไอน้ำน้ำน้ำมันก๊าซและสื่อการกัดกร่อน (มีการเลือกวัสดุ/ซีลที่เหมาะสม)

ข้อเสีย:

   การลดลงของแรงดันสูง: เส้นทางการไหลที่มีรูปร่าง "S" คดเคี้ยวทำให้เกิดการสูญเสียความดันอย่างมีนัยสำคัญซึ่งนำไปสู่การใช้พลังงานที่สูงขึ้น ไม่เหมาะสำหรับความต้องการความต้านทานต่ำ

   แรงบิดที่ใช้งานได้สูง: การเปิดและปิด (โดยเฉพาะอย่างยิ่งใกล้ถึงจุดสิ้นสุดของการปิดจังหวะ) จำเป็นต้องเอาชนะแรงดันของเหลวและการเสียดสีของพื้นผิวที่เกิดจากการเสียดสีทำให้เกิดแรงบิดสูง (โดยเฉพาะอย่างยิ่งสำหรับขนาดใหญ่/แรงกดดันสูง) ซึ่งมักจะต้องใช้ผู้ให้บริการเกียร์

   การทำงานที่ค่อนข้างช้า: ถึงแม้ว่าแผ่นดิสก์จะสั้น แต่การทำงานของ handwheel หลายเลี้ยวทำให้ช้ากว่าวาล์วสี่รอบ (ลูกบอล, ผีเสื้อ)

ทิศทางการไหลวิกฤต: ทิศทางการติดตั้งจะต้องติดตามลูกศรไหลอย่างเคร่งครัด การติดตั้งที่ไม่ถูกต้องส่งผลกระทบอย่างรุนแรงต่อการปิดผนึกและกำลังปฏิบัติการ

กับดักโพรงของเหลว: สำหรับวาล์วที่ติดตั้งในแนวนอนของวาล์ว-ดิสก์-ดิสก์ที่ติดตั้งในแนวนอนโพรงร่างกายส่วนล่างสามารถดักจับของเหลวเสี่ยงต่อการแช่แข็งในสภาพแวดล้อมที่เย็นหรือทำให้เกิดปัญหาการปฏิบัติงานกับสื่อบางอย่าง

5. แอปพลิเคชันทั่วไป:

   ระบบท่อที่ต้องการการแยกที่เชื่อถือได้และการปิดอย่างแน่นหนา (เช่นน้ำป้อนหม้อไอน้ำระบบไอน้ำกระบวนการทางเคมี)

   แอพพลิเคชั่นที่ต้องการความสามารถในการควบคุมการไหล (เช่นน้ำหล่อเย็นสายเสริม)

   ระบบแรงดันสูง (โครงสร้างจัดการความดันได้ดี)

   สถานการณ์ที่มีข้อกำหนดการรั่วไหลภายนอกที่เข้มงวด (ซีลบรรจุภัณฑ์มีความน่าเชื่อถือและสามารถปรับ/เปลี่ยนออนไลน์ได้)

   พบได้บ่อยมากในท่อเจาะขนาดเล็ก (DN50 / NPS 2 และต่ำกว่า)

6.วาล์วลูกโลกหลักการทำงาน

   การกระทำหลัก: การเคลื่อนไหวเชิงเส้นแนวตั้ง (การยก/ลด) ของแผ่นดิสก์

   หลักการเปิด: หมุน handwheel (หรือการเคลื่อนที่ของแอคชูเอเตอร์) →ลำต้นขยับขึ้น→แผ่นดิสก์ยกออกจากที่นั่ง→ทางไหลจะเปิดขึ้น→การไหลของของเหลว

   หลักการปิด: หมุน handwheel (หรือการเคลื่อนที่ของแอคชูเอเตอร์) →ลำต้นเคลื่อนที่ลง→แผ่นดิสก์กับที่นั่ง→การปิดผนึกพื้นผิวทำให้การสัมผัสแน่น→ทางไหลถูกปิดกลไก

   หลักการปิดผนึก: ขึ้นอยู่กับแรงลดลงที่ใช้โดยลำต้นเพื่อสร้างแรงอัดที่เพียงพอระหว่างพื้นผิวการปิดผนึกแผ่นดิสก์และพื้นผิวการปิดผนึกที่นั่งทำให้เกิดซีลโลหะกับโลหะหรือโลหะกับซองต์

   ผลกระทบของทิศทางการไหล: ภายใต้การไหลของมาตรฐาน (การไหลอันเดอร์-เดิล), ความดันของของไหลช่วยให้การปิดผนึกระหว่างการปิด ภายใต้การไหลย้อนกลับ (การไหล-เหนือ-ดิสก์) แรงดันของของไหลขัดขวางการปิดผนึกและเพิ่มแรงเปิด
