หลักการทำงานของวาล์วประตูและวิธีเลือกวาล์วเกต

   อันวาล์วประตูเป็นวาล์วปิดเครื่องที่ทำงานโดยการเพิ่มหรือลดประตูแนวตั้ง (แผ่นดิสก์รูปลิ่มหรือขนาน) เพื่อเปิดหรือปิดทางเดินของเหลว มีการใช้กันอย่างแพร่หลายในระบบท่ออุตสาหกรรมสำหรับการแยกที่สมบูรณ์ (เปิดอย่างเต็มที่หรือปิดอย่างเต็มที่) และไม่เหมาะสมสำหรับการควบคุมการไหล

1. คุณสมบัติและหลักการทำงาน：

   องค์ประกอบสำคัญ - เกต/แผ่นดิสก์:

    โดยทั่วไปแล้วรูปลิ่ม (ลิ่มของแข็งแยกหรือยืดหยุ่น) หรือขนาน (แผ่นดิสก์เดี่ยวหรือคู่)

    ประตูเคลื่อนที่ในแนวตั้งฉากกับทิศทางการไหลของของไหล

2. ความสมบูรณ์:

   เปิดใช้งานโดยการหมุนล้อเกียร์หรือแอคทูเอเตอร์ (ไฟฟ้า, นิวเมติก, ไฮดรอลิก) บนก้านวาล์ว

   การเคลื่อนไหวแบบหมุนของก้านจะแปลงเป็นการเคลื่อนที่เชิงเส้นแนวตั้งของประตูผ่านน็อตสเต็มเกลียว

3. Open State:

   เมื่อยกขึ้นอย่างเต็มที่ทางเดินของประตูจะจัดเรียงอย่างสมบูรณ์กับตัววาล์วสร้างเส้นทางการไหลแบบตรงและไม่ จำกัด โดยมีความต้านทานของเหลวน้อยที่สุดและความดันลดลง

4. สถานะปิด

   เมื่อลดลงอย่างเต็มที่พื้นผิวการปิดผนึกของประตูจะกดให้แน่นกับที่นั่งวาล์วทำให้เกิดการสร้างโลหะเป็นโลหะหรือโลหะถึงที่นั่ง (เช่นยาง, ซีล PTFE) เพื่อป้องกันการไหลของของเหลว

5. ลักษณะการไหล

   วาล์วประตูโดยทั่วไปแล้วจะมีการเจาะเต็ม (หรือใกล้เต็มหลุม) ซึ่งหมายความว่าพื้นที่การไหลแบบเปิดนั้นตรงกับเส้นผ่านศูนย์กลางด้านในของท่อทำให้การไหลผ่านตรงผ่านด้วยความปั่นป่วนต่ำ

6. ข้อดีของคีย์

   ความต้านทานของเหลวต่ำ: แรงดันลดลงน้อยที่สุดเมื่อเปิดอย่างเต็มที่เพิ่มประสิทธิภาพการใช้พลังงาน

   แรงบิดที่ใช้งานต่ำ: แรงดันของเหลวสมดุลระหว่างการเปิด/ปิด (โดยเฉพาะในการออกแบบสองแผ่น) ลดความพยายาม (เทียบกับวาล์วลูกโลก)

   การไหลแบบสองทิศทาง: การออกแบบสมมาตรช่วยให้การไหลจากทิศทางใดทิศทางหนึ่งโดยไม่ส่งผลกระทบต่อการปิดผนึกหรือการทำงาน

   โครงสร้างขนาดกะทัดรัด (เทียบกับวาล์วลูกโลก): ความยาวแบบตัวต่อตัวที่สั้นลงช่วยประหยัดพื้นที่

   การปิดผนึกที่เชื่อถือได้: การปิดผนึกที่มีประสิทธิภาพในสถานะปิด (โดยเฉพาะอย่างยิ่งกับประตูลิ่มที่มีความยืดหยุ่นหรือติดตั้งโลหะ)

   ความเข้ากันได้แบบกว้าง: เหมาะสำหรับน้ำไอน้ำน้ำมันก๊าซและสื่อการกัดกร่อน (ด้วยวัสดุที่เหมาะสม)

7. ข้อเสียของคีย์

   การทำงานที่ช้า: GATE ต้องใช้การเดินทางเต็มรูปแบบเพื่อเปิด/ปิดการสึกหรอของพื้นผิว: แรงเสียดทานระหว่างประตูและที่นั่งในระหว่างการใช้งานทำให้เกิดการกัดเซาะโดยเฉพาะอย่างยิ่งกับของเหลวที่มีการขัด

   การบำรุงรักษาที่ยาก: การซ่อมแซมที่นั่ง/ประตูที่เสียหายมักจะต้องใช้เครื่องมือพิเศษ

   ขนาดใหญ่/น้ำหนัก: การออกแบบขนาดใหญ่ต้องการพื้นที่การติดตั้งที่สำคัญ (ความสูง)

   ไม่เหมาะสมสำหรับการควบคุมปริมาณ: ตำแหน่งเปิดบางส่วนทำให้เกิดการพังทลายของความเร็วสูงการสั่นสะเทือนการสั่นสะเทือนและความเสียหายซีล จะต้องใช้อย่างเต็มที่เปิดหรือปิดอย่างเต็มที่

   ค่าใช้จ่ายสูง: โดยเฉพาะอย่างยิ่งสำหรับแอพพลิเคชั่นขนาดเส้นผ่าศูนย์กลางขนาดใหญ่และแรงดันสูง

8. ประเภทโครงสร้างมาจู

 8.1 โดยการออกแบบประตู:

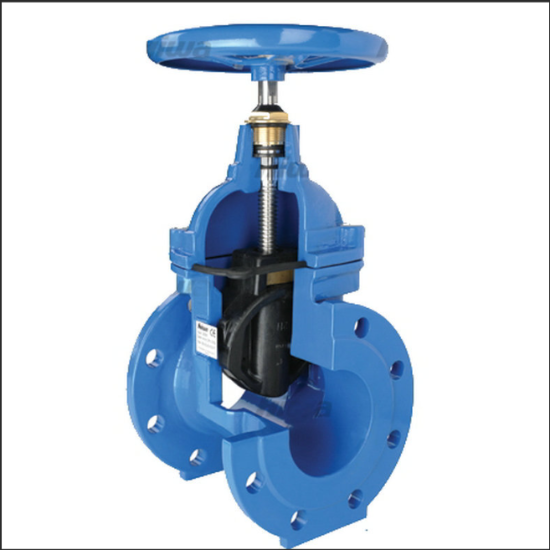

   วาล์วประตูลิ่ม: พบมากที่สุด ลิ่มรูปตัววีสร้างแรงปิดผนึกผ่านการบีบอัดมุมหรือการเปลี่ยนรูปแบบยืดหยุ่น การปิดผนึกที่เชื่อถือได้ปรับให้เข้ากับการเปลี่ยนแปลงความร้อน ชนิดย่อย: ลิ่มแข็ง, ลิ่มแยก (ปรับตัวเอง), ลิ่มที่ยืดหยุ่น (ค่าชดเชยความร้อน)

   วาล์วเกตสไลด์ขนาน: แผ่นดิสก์ขนานสองแผ่น การปิดผนึกขึ้นอยู่กับกลไกการกระจาย (เช่นลิ่มด้านล่าง) หรือแรงดันของเหลวผลักแผ่นดิสก์ไปยังที่นั่ง โครงสร้างที่ง่ายกว่ามีแนวโน้มที่จะติดขัดน้อยลง แต่การปิดผนึกที่ด้อยกว่าที่ความดันต่ำ

 8.2 โดยการเคลื่อนไหวของลำต้น

   ลำต้นที่เพิ่มขึ้น (OS & Y): เธรดลำต้นเป็นภายนอก ลำต้นเพิ่มขึ้นในระหว่างการเปิดซึ่งแสดงตำแหน่งทางสายตา ต่อต้านการกัดกร่อน แต่ต้องใช้ระยะห่างในแนวดิ่ง

   ต้นกำเนิดที่ไม่เพิ่มขึ้น (NRS): เธรดลำต้นอยู่ภายใน ลำต้นหมุนโดยไม่ต้องยกช่วยประหยัดพื้นที่แนวตั้ง เหมาะสำหรับพื้นที่ จำกัด (เช่นใต้ดิน) แต่ซ่อนตำแหน่งและเธรดจะสัมผัสกับของเหลว/การกัดกร่อน

9. วาล์วแอพพลิเคชั่นทั่วไปเหมาะสำหรับการแยกความต้านทานต่ำเต็มรูปแบบ/การแยกเต็มใน:

    ระบบน้ำ: โรงบำบัดน้ำ, เครือข่ายน้ำเสีย, อาคารไฟ

   น้ำมันและก๊าซ: ท่อ, โรงกลั่น, สายส่ง

   โรงไฟฟ้า: Feedwater Boiler, ระบบไอน้ำ

   อุตสาหกรรมเคมี: การขนส่งของเหลวที่กัดกร่อน/ไม่กัดกร่อน (ขึ้นอยู่กับวัสดุ)

   HVAC: ท่อหลักระบบใหญ่
