กรองประเภท y คืออะไร?

ที่เครื่องกรองประเภท yย่อมาจากอุปกรณ์กรองเชิงกลที่ใช้กันอย่างแพร่หลายที่สุดในระบบท่ออุตสาหกรรมชื่อที่ได้มาจากการกำหนดค่ารูปตัว Y ที่โดดเด่นของตัวเรือน ฟังก์ชั่นหลักของมันคือการสกัดกั้นสิ่งเจือปนอนุภาคของแข็งภายในของเหลว (เช่นสนิม, ตะกรันเชื่อม, สเกลท่อ, หรือกระบวนการตกค้างของกระบวนการ) ผ่านหน้าจอที่กรองภายในดังนั้นจึงปกป้องอุปกรณ์ปลายน้ำ (ปั๊มวาล์ววาล์วเมตรการไหลตัวแลกเปลี่ยนความร้อน ฯลฯ ) จากการสึกหรอ หลักการปฏิบัติการเกี่ยวข้องกับ: ของเหลวเข้าสู่ตัวกรองผ่านทางเข้าไหลผ่านหน้าจอทรงกระบอกที่ทำมุมซึ่งสิ่งปนเปื้อนติดอยู่บนพื้นผิวด้านในในขณะที่ของเหลวที่สะอาดจะผ่านช่องเปิดตาข่ายไปยังทางออก เศษซากสะสมสามารถลบออกได้ด้วยตนเองหรือเปิดวาล์วระบายน้ำที่ด้านล่างโดยอัตโนมัติ

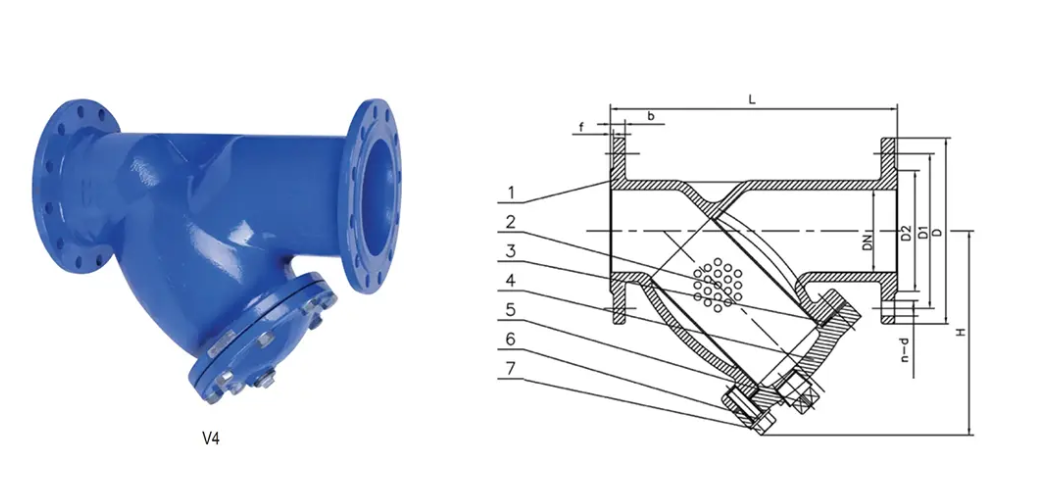

ส่วนประกอบโครงสร้างที่สำคัญของเครื่องกรองประเภท Y รวมถึง: ตัวเรือนรูปตัว y มักจะประดิษฐ์จากเหล็กกล้าคาร์บอน, สแตนเลสหรือเหล็กดัด; ฝาปลายที่ถอดออกได้ (ยึดด้วยสลักเกลียวหรือซีลเกลียว) ที่ด้านบน; ตะกร้าที่กรองแบบกระบอกสูบภายใน (โดยทั่วไป 304/316 สแตนเลสที่มีขนาดตาข่ายตั้งแต่ 0.5 มม. ถึง 3 มม.); และพอร์ตท่อระบายน้ำ (หน้าแปลนหรือเกลียว) ที่ฐาน ข้อได้เปรียบเชิงโครงสร้างของมันอยู่ในความต้านทานการไหลต่ำ (การออกแบบแบบตรงผ่านด้วยแรงดันลดลงต่ำกว่า 0.1 บาร์), รอยเท้าขนาดกะทัดรัด (ขนาดเล็กกว่าที่กรองตะกร้า) และการบำรุงรักษาโดยไม่ต้องถอดชิ้นส่วนท่อ (สามารถเข้าถึงหน้าจอได้โดยการถอดฝาปิดท้าย)

เพื่อตอบสนองความต้องการในการปฏิบัติงานที่หลากหลายได้มีการพัฒนาตัวแปรการทำงานที่สำคัญ รุ่นเสริมแรงดันสูงมีตัวเรือนที่มีความหนาและหน้าแปลนปลอมโดยมีแรงกดดันสูงถึง PN100 (10 MPa) สำหรับการใช้งานเช่นสายไอน้ำหลักของโรงไฟฟ้า ประเภทที่ทนต่อการเกิดโพรงอากาศรวมตัวกันของใบพัดการไหลภายในโครงสร้างหน้าจอเพื่อป้องกันการกัดเซาะที่เกิดจากฟองภายใต้ความดันที่แตกต่างกันสูง เวอร์ชันทำความสะอาดตัวเองรวมกลไก backflush และเซ็นเซอร์ความดันที่แตกต่างกันสำหรับการปล่อยเศษซากอัตโนมัติ หน่วยพิเศษอุณหภูมิสูงใช้ปะเก็นวัณโรคกราไฟท์และหน้าจอเหล็กโลหะผสมสำหรับบริการสูงถึง 450 ° C สำหรับสภาพแวดล้อมที่มีการกัดกร่อน (เช่นพืชเคมี) การก่อสร้างสแตนเลส 316L เต็มรูปแบบต่อต้านการโจมตีของสื่อกรด/อัลคาไล

การเลือกทางวิศวกรรมต้องมีการประเมินพารามิเตอร์ที่สำคัญห้าประการ: ประการแรกการกรองความละเอียด (ขึ้นอยู่กับความต้องการอุปกรณ์ป้องกัน - เช่น 80 ตาข่าย/180 μmต้นน้ำของปั๊มแรงเหวี่ยง, 200 mesh/75 μmก่อนควบคุมวาล์ว) ประการที่สองอัตราการไหลและเส้นผ่านศูนย์กลางของท่อ (ช่วงขนาดเต็ม DN15-DN1200 ควรรักษาความเร็วที่ 1-3 m/s เพื่อป้องกันการแทรกซึมของอนุภาค) ประการที่สามความดันในการทำงานและอุณหภูมิ (วัสดุที่อยู่อาศัยจะต้องตรงกับเงื่อนไข-เช่น, PN16 เหล็กดัดสำหรับระบบน้ำโดยรอบ, เหล็กกล้าคาร์บอน PN40 สำหรับไอน้ำแรงดันปานกลาง) ประการที่สี่ประเภทการเชื่อมต่อ (มาตรฐานหน้าแปลนต้องจัดแนวกับท่อ: ANSI/en/din) ในที่สุดวิธีการระบายน้ำ (ท่อระบายน้ำแบบแมนนวลประหยัด แต่ต้องมีการตรวจสอบระบบอัตโนมัติเหมาะกับสถานีที่ไม่มีคนขับ)

การติดตั้งและการบำรุงรักษาแนวทางปฏิบัติที่ดีที่สุด: การติดตั้งแนวนอน (พอร์ตระบายลงในแนวตั้ง) เพื่อให้เศษซากตกตะกอนโดยแรงโน้มถ่วง; การจัดตำแหน่งอย่างเข้มงวดของลูกศรทิศทางการไหลที่มีการเคลื่อนที่ของของไหล; เครื่องสูบไอน้ำที่อยู่ในตำแหน่ง≥10เส้นผ่านศูนย์กลางท่อต้นน้ำต้นน้ำเพื่อหลีกเลี่ยงการรบกวนปั่นป่วน; และสายการคัดเลือกก่อนการล้างเพื่อป้องกันการกระแทกหน้าจอโดยการเชื่อมตะกรัน ความถี่ในการบำรุงรักษาขึ้นอยู่กับภาระของสารปนเปื้อนโดยทั่วไปจะต้องทำความสะอาดหน้าจอเมื่อความแตกต่างของแรงดันสูงถึง 0.5 บาร์ (ระบบไอน้ำอาจต้องมีการระบายน้ำทุกวัน) ในฐานะที่เป็นสายการป้องกันครั้งแรกในระบบเคมีพลังงานทางทะเลและ HVAC ระบบ y-strainers ลดอัตราความล้มเหลวของอุปกรณ์มากกว่า 40%ซึ่งพิสูจน์ได้ว่าจำเป็นสำหรับความน่าเชื่อถือของระบบ
