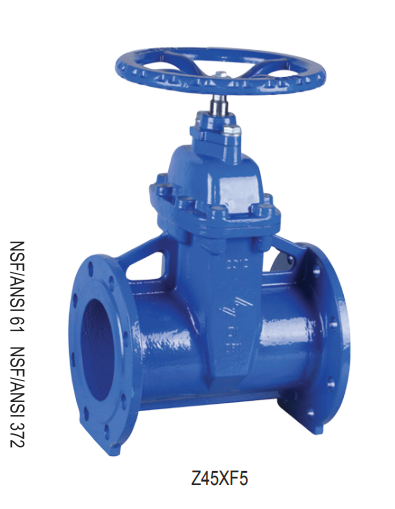

วาล์วเกต NRS ที่ยืดหยุ่นได้คืออะไรกับทางออกบายพาส (Z45XL)?

ประเภทพื้นฐานและโครงสร้างหลัก:

นี่คือวาล์วประตู องค์ประกอบหลักของมันคือประตู/ลิ่มรูปแผ่นดิสก์ที่เคลื่อนที่เป็นเส้นตรงตั้งฉากกับทิศทางการไหลของของไหลเพื่อเปิด (ลิฟท์ประตูเพื่อให้การไหล) หรือปิด (ประตูลดลงเพื่อป้องกันการไหล) การออกแบบนี้ส่งผลให้เกิดความต้านทานการไหลน้อยที่สุดเมื่อเปิดอย่างเต็มที่

เทคโนโลยีการปิดผนึกที่สำคัญ - ที่นั่งที่ยืดหยุ่น:

วาล์วมีการออกแบบที่นั่งที่ยืดหยุ่น ซึ่งหมายความว่าแหวนปิดผนึกของวาล์ว (ที่นั่ง) มักทำจากยางคุณภาพสูง (เช่น EPDM, NBR) และยืดหยุ่น/ยืดหยุ่น เมื่อวาล์วปิดประตูจะกดกับที่นั่งที่ยืดหยุ่นทำให้ยางเปลี่ยนรูปและสอดคล้องกับขอบของประตูอย่างแน่นหนาสร้างซีลที่เชื่อถือได้ การออกแบบนี้มีความอดทนต่อสิ่งสกปรกเล็กน้อย (เช่นตะกอน) ในท่อและให้การปิดผนึกที่ยอดเยี่ยมโดยเฉพาะอย่างยิ่งเหมาะสำหรับการใช้งานต่ำหรือปานกลาง

วิธีการใช้งาน STEM - NRS:

NRS ย่อมาจากต้นกำเนิดที่ไม่เพิ่มขึ้น เมื่อใช้งานวาล์ว (โดยปกติโดยการหมุน handwheel หรือ gearbox) ลำต้นของตัวเองจะหมุนเท่านั้น มันไม่ขยับขึ้นตามแกนขึ้นหรือลง การเคลื่อนที่แบบหมุนของก้านจะถูกแปลงเป็นการยก/ลดการเคลื่อนไหวเชิงเส้นของประตูผ่านกลไกเกลียวภายใน (โดยปกติจะเป็นน็อตประตู) ข้อได้เปรียบหลักของการออกแบบนี้คือข้อกำหนดการกวาดล้างค่าใช้จ่ายน้อยที่สุด ด้านบนของก้านไม่เพิ่มขึ้นในระหว่างการเปิด/ปิดทำให้เหมาะสำหรับการติดตั้งที่ จำกัด พื้นที่ (เช่นหลุมวาล์วใต้ดิน)

วิธีการเชื่อมต่อ - หน้าแปลน:

ทางเข้าและทางออกของวาล์วมีหน้าแปลน หน้าแปลนเป็นขอบวงกลมที่มีรูโบลต์ ในระหว่างการติดตั้งสลักเกลียวจะใช้เพื่อเชื่อมต่อหน้าแปลนของวาล์วเข้ากับหน้าแปลนผสมพันธุ์ที่สอดคล้องกันบนท่อโดยมีปะเก็นวางไว้ระหว่างเพื่อให้ได้การปิดผนึก การเชื่อมต่อแบบแปลนเป็นหนึ่งในวิธีที่พบได้บ่อยที่สุดและเชื่อถือได้สำหรับวาล์วไปป์ไลน์อำนวยความสะดวกในการติดตั้งง่ายการกำจัดการบำรุงรักษาและทนแรงกดดันและแรงดึงที่สูงขึ้น

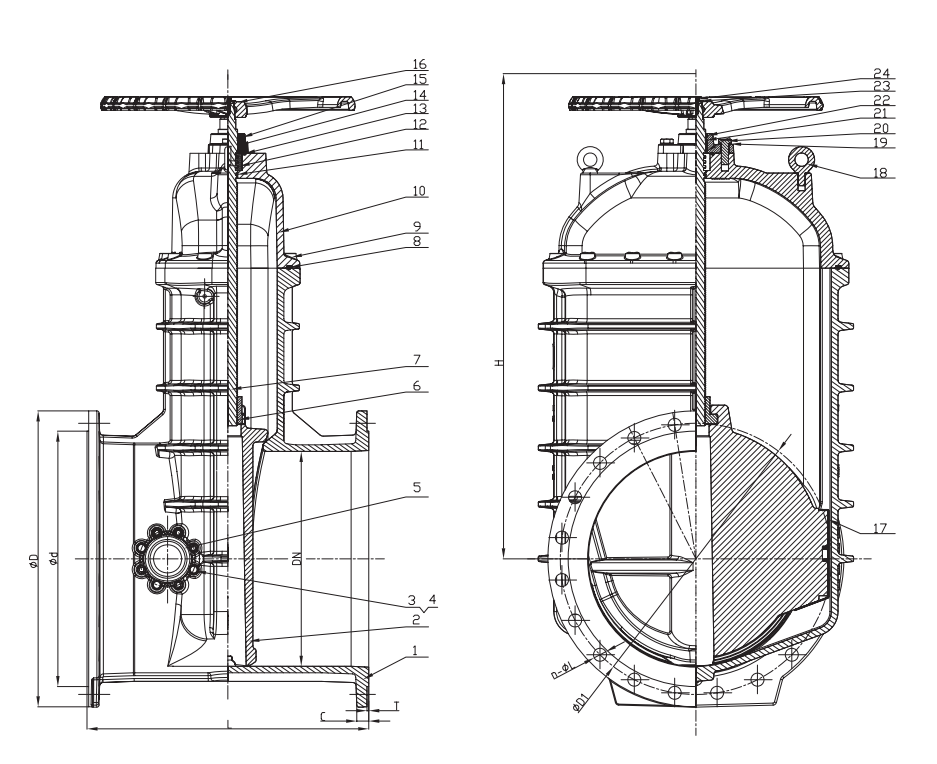

คุณสมบัติหลัก - พร้อมทางออกบายพาส:

นี่เป็นคุณสมบัติที่โดดเด่นที่สุดของวาล์วนี้ มันมีทางออกเพิ่มเติมที่เล็กกว่าบนตัววาล์ว (โดยทั่วไปใกล้กับด้านเข้าหรือตรงกลาง) เรียกว่าทางออกบายพาสหรือพอร์ตเลือดออก พอร์ตบายพาสนี้มักจะติดตั้งวาล์วบอลเส้นผ่านศูนย์กลางขนาดเล็กวาล์วปลั๊กหรือวาล์วลูกโลก (เรียกว่าวาล์วบายพาส)

ฟังก์ชั่นหลักของทางออกบายพาส: การปรับสมดุลความดันข้ามวาล์วหลัก: ก่อนที่จะเปิดวาล์วประตูหลักโดยเฉพาะอย่างยิ่งเมื่อมีความแตกต่างของความดันอย่างมีนัยสำคัญ (ความดันแตกต่างสูง) ข้ามวาล์วบายพาสจะเปิดช้าก่อน สิ่งนี้ช่วยให้ของเหลวจากด้านแรงดันสูงจะค่อยๆไหลผ่านเส้นบายพาสเข้าไปในด้านแรงดันต่ำทำให้ความดันทั้งสองด้านของประตูหลักลดแรงบิดในการทำงานและการปกป้องวาล์ว: หลังจากการทำให้เท่ากันแรงดันแรง (แรงบิด) ที่จำเป็นในการเปิดวาล์วหลัก ที่สำคัญกว่านี้สิ่งนี้จะช่วยป้องกันความเสี่ยงที่เกี่ยวข้องกับการบังคับให้วาล์วหลักเปิดภายใต้ความดันที่แตกต่างกันสูงเช่นการสั่นสะเทือนของประตูอย่างรุนแรงการให้คะแนน/การสึกหรอของพื้นผิวการปิดผนึกที่นั่งหรือแม้แต่การเปลี่ยนรูปแบบของลำต้น วาล์วควบคุมการไหล / การสุ่มตัวอย่าง: วาล์วบายพาสสามารถใช้สำหรับการถ่ายโอนหรือสุ่มตัวอย่างของเหลวไหลขนาดเล็ก

การดำเนินงานและการบ่งชี้:

โดยทั่วไปวาล์วจะทำงานผ่านล้อที่ติดตั้งบน (ขนาดเล็กกว่า) หรือกล่องเกียร์ (ขนาดใหญ่กว่าหรือที่จำเป็นต้องใช้การทำงานที่ง่ายขึ้น) เนื่องจากการออกแบบ NRS การหมุนเพลาอินพุต handwheel/gearbox ทำให้ประตูยก/ต่ำกว่า วาล์วมักจะมีตัวบ่งชี้ตำแหน่ง (เช่นตัวชี้และหน้าปัด) ที่แสดงให้เห็นอย่างชัดเจนว่าวาล์วอยู่ในตำแหน่งเปิดปิดหรือระดับกลาง

สถานการณ์แอปพลิเคชันหลัก:

วาล์วนี้เหมาะอย่างยิ่งสำหรับแอปพลิเคชันที่ต้องใช้งานบ่อยหรือในกรณีที่ความดันต่างกันอาจมีอยู่ในระหว่างการทำงาน การใช้งานทั่วไป ได้แก่ : เครือข่ายน้ำประปา (เทศบาล, อุตสาหกรรม): ท่อหลัก, ปลั๊กสถานีปั๊ม, วาล์วแยกโซนโดยเฉพาะอย่างยิ่งที่ความเสี่ยงของค้อนน้ำสูงหรือจำเป็นต้องมีการป้องกันวาล์วหลัก

การกำหนดรุ่น - Z45XL:

Z45XL เป็นการกำหนดรูปแบบทั่วไปสำหรับวาล์วประเภทนี้ภายใต้มาตรฐานแห่งชาติของจีน (GB): Z: แทนวาล์วเกต (Zha FA - 闸阀) .4: แสดงถึงการเชื่อมต่อแบบแปลน 5: แสดงถึงการทำงานผ่านเฟืองมุม (หรือบ่งบอกถึงการทำงานของกล่องเกียร์อย่างกว้างขวาง ในผลิตภัณฑ์จริงขนาดที่เล็กกว่าอาจใช้ handwheel โดยตรง แต่รุ่นอาจยังคงรักษาหมายเลขซีรีส์นี้ xl: โดยทั่วไปหมายถึงว่าวาล์วมีที่นั่งที่ยืดหยุ่น (Xing - 弹性) และรวมถึงทางออก (ยาว - 旁通) นี่คือตัวระบุคีย์ที่แยกแยะรุ่นนี้จากวาล์วประตูที่นั่งที่ยืดหยุ่นมาตรฐาน (เช่น Z45X - ที่นั่งที่ยืดหยุ่นเท่านั้นไม่มีบายพาส)
