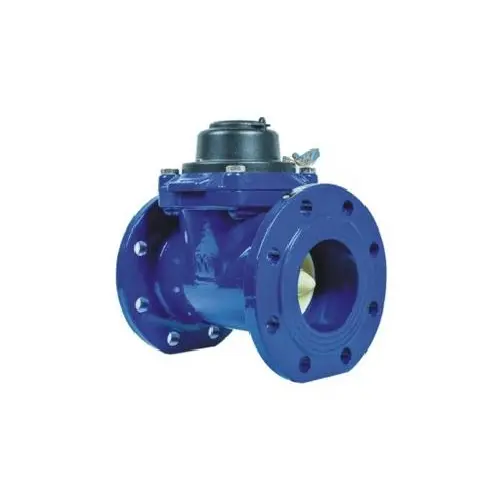

มิเตอร์น้ำ Woltman
มิเตอร์น้ำ Woltman Helix สามารถแบ่งออกเป็น Helix แนวนอน มิเตอร์น้ำ Woltman (WPH) และ Helix แนวตั้ง
มาตรวัดน้ำ Woltman (WS) ตามโครงสร้างภายในมาตรวัดน้ำที่แตกต่างกัน แต่มาตรวัดน้ำนั้น
ติดตั้งในแนวนอน ข้อดีของมิเตอร์น้ำ Woltman แนวตั้ง (WS) คือช่วงการไหลที่กว้างขึ้น (R80/R160/R200) การติดตั้งไม่จำเป็นต้องมีข้อกำหนดที่เข้มงวดของส่วนท่อตรงและตัวกรองภายนอก
ใช้: มิเตอร์น้ำ Woltman แนวนอนใช้ในการวัดการไหลรวมของท่อไหลขนาดใหญ่ เหมาะอย่างยิ่งสำหรับท่อส่งน้ำหลักและความต้องการน้ำในเหมืองของพืชขนาดใหญ่ คุณสมบัติหลักคือความสามารถในการไหลเวียนขนาดใหญ่ ปริมาณขนาดเล็ก โครงสร้างที่กะทัดรัด ใช้งานง่ายและบำรุงรักษา
เงื่อนไขที่ใช้บังคับ:
▶ ขนาด:DN40~DN600
▶วัสดุ: เปลือกเหล็กหล่อ
▶ น้ำเย็น:0.1~30℃
▶ น้ำร้อน:0.1~90℃
▶ แรงดันใช้งาน:1.0MPa/1.6Mpa
วิธีการติดตั้ง:
1.การติดตั้งในแนวนอน
2.จำเป็นต้องมีเครื่องกรองน้ำเพิ่มเติม
3.ทางเข้า/ออกของมาตรวัดน้ำต้องมีท่อตรงส่วน U10/D5
ลักษณะเฉพาะ:
1. โครงสร้างการส่งผ่านแม่เหล็กแบบแห้งช่วยให้มั่นใจได้ว่าเคาน์เตอร์สะอาดและชัดเจน
2. ความสามารถในการไหลขนาดใหญ่การสูญเสียแรงดันเล็กน้อยและเส้นโค้งประสิทธิภาพที่มั่นคง

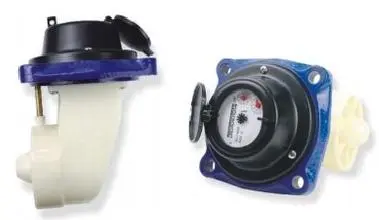

3. การเคลื่อนที่ของการวัดสามารถเปลี่ยนได้และถอดแยกชิ้นส่วนได้ง่าย
4.พ่นตัวยึดสแตนเลสและผงอีพอกซีเรซินทั้งภายในและภายนอกเปลือกเพื่อป้องกันสนิมสูงสุดและยืดอายุการใช้งานของผลิตภัณฑ์
5.กลไกการวัดมีความเป็นสากลที่ดี การเชื่อมต่อด้วยแม่เหล็ก ความต้านทานการส่งผ่านขนาดเล็ก การทำงานที่ละเอียดอ่อนและเชื่อถือได้
6. เคาน์เตอร์ถูกปิดผนึกสูญญากาศป้องกันการควบแน่นและการทำให้เป็นละอองและสามารถอ่านได้ชัดเจนและแม่นยำตลอดทั้งปี
พารามิเตอร์ทางเทคนิค:
|
ดีเอ็น (มม.) |
ช่วงการไหล |
สูงสุด ไตรมาสที่ 4 |
ทั่วไป ไหล ไตรมาสที่ 3 |
ขอบเขต Q |
ขั้นต่ำ ไตรมาสที่ 1 |
ขั้นต่ำ การอ่าน |
สูงสุด การอ่าน |
|
ไตรมาส 3/ไตรมาส 1 |
m |
ลูกบาศก์/ชม |
ลบ.ม |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999,999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999,999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999,999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9,999,999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9,999,999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9,999,999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9,999,999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999,999,999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999,999,999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999,999,999 |
ขนาดและน้ำหนักโดยรวม:
|
ดีเอ็น (มม.) |
ความยาว |
ความสูง |
|
หน้าแปลนเชื่อมต่อ |
น้ำหนักอ้างอิง |
|
|
ลิตร(มิลลิเมตร) |
อืม) |
หน้าแปลนด้านนอก เส้นผ่านศูนย์กลาง |
เส้นผ่านศูนย์กลาง ของรูโบลท์ D1(มิลลิเมตร) |
จำนวน สลักเกลียวเชื่อมต่อ |
กก |
|
|
40 |
200 |
198 |
150 |
110 |
4-M16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-M16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-M16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-M16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-M16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-M20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-M20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-M20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-M24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-M20/16-M24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-M24/16-M24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-M24/20-M27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-M24/20-M30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |

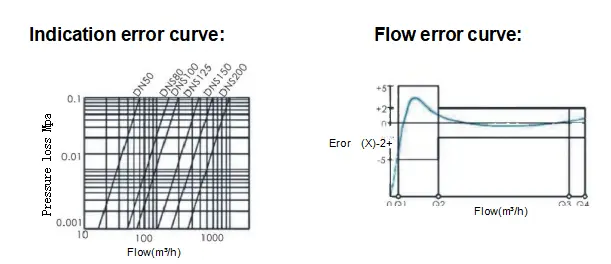

A. ข้อผิดพลาดที่อนุญาตสูงสุดของพื้นที่ต่ำ (Q1≤Q B. เมื่ออุณหภูมิของน้ำอยู่ที่ 30 ℃ ข้อผิดพลาดที่อนุญาตสูงสุดในพื้นที่สูง (Q2≤Q≤Q4) คือ ± 2% เมื่ออุณหภูมิของน้ำ> 30 ℃ ข้อผิดพลาดที่อนุญาตสูงสุดในพื้นที่สูง (Q2≤Q≤Q4) คือ ± 3%
