เครื่องวัดกระแสแม่เหล็กไฟฟ้า

หมวดหมู่ผลิตภัณฑ์

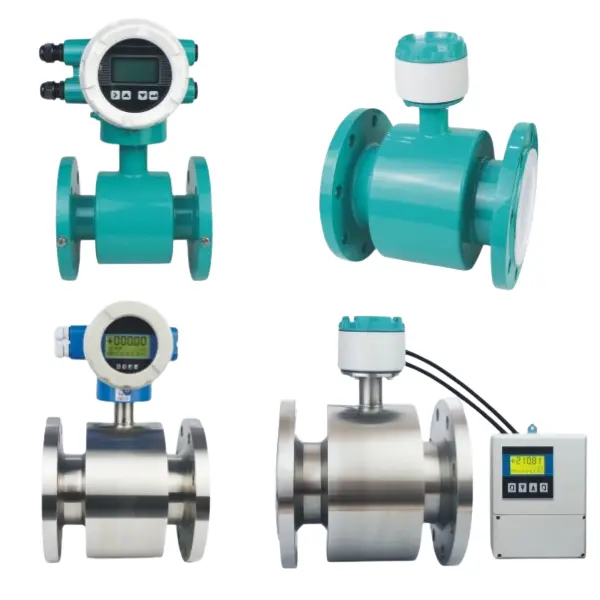

เครื่องวัดการไหลของแม่เหล็กไฟฟ้าประกอบด้วยเซ็นเซอร์และตัวแปลง เซ็นเซอร์และตัวแปลงที่ติดตั้งเข้าด้วยกันเรียกว่าการไหลของแม่เหล็กไฟฟ้าแบบรวม (ดูรูปที่ 2) ในขณะที่เซ็นเซอร์และตัวแปลงที่ติดตั้งแยกต่างหากเรียกว่าการไหลของแม่เหล็กไฟฟ้าแยกต่างหาก (ดูรูปที่ 3)

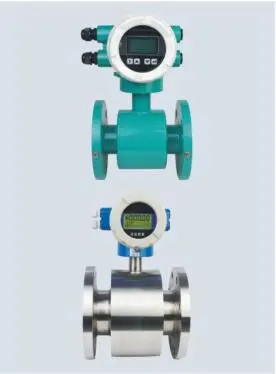

รูปที่ 2 เมตรแม่เหล็กไฟฟ้าแบบบูรณาการ

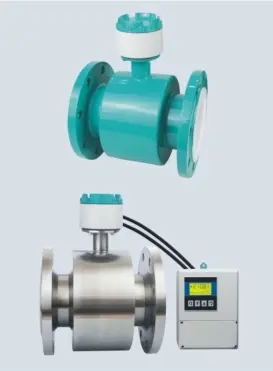

รูปที่ 3 การไหลของแม่เหล็กไฟฟ้าแยกกัน

ลักษณะประสิทธิภาพของผลิตภัณฑ์

■ช่วงแอปพลิเคชันกว้าง

■ระดับความแม่นยำสูง

■การทำงานและการบำรุงรักษาอย่างง่าย

■เทคโนโลยีที่พิสูจน์แล้ว

■ออกแบบมาเพื่อตอบสนองแอปพลิเคชันผู้ใช้

■วิธีการเชื่อมต่อหน้าแปลนที่ตรงตามมาตรฐาน GB, DIN, ANSI และ JIS และความยาวการติดตั้งที่ตรงตามมาตรฐาน ISO

■ตัวเลือกวัสดุหลายตัว

■ตัวเลือกวัสดุอิเล็กโทรดหลายตัว

■โครงสร้างอิเล็กโทรดที่ถอดออกได้การบำรุงรักษาออนไลน์และการเปลี่ยนอิเล็กโทรด

■ระดับการป้องกันที่อยู่อาศัยดำเนินการ IP65, IP67, IP68

■ตัวแปลงแยกต่างหากเหมาะสำหรับข้อกำหนดการติดตั้งคอลัมน์หรือผนัง

■ตัวเลือกการเขียนโปรแกรมหลายตัวเลือก

■สัญญาณเอาต์พุต/อินพุตหลายรายการ

■ฟังก์ชั่นการเตือนหลายอย่าง: ด้วยฟังก์ชั่นการทดสอบตนเองและการวินิจฉัยตนเองเช่นท่อว่างเปล่าของเหลวเส้นเสริมแม่เหล็กขีด จำกัด การไหลสัญญาณเตือนขีด จำกัด บน/ล่าง ฯลฯ มันสามารถกำจัดการวัดที่ผิดพลาด

■การสื่อสารดิจิตอลหลายรายการเป็นทางเลือก

■เหมาะสำหรับแอปพลิเคชันป้องกันการระเบิด

แอปพลิเคชัน

หลังจากการสะสมประสบการณ์และการเร่งรัดเทคโนโลยีมานานกว่า 20 ปี บริษัท ได้กลายเป็นซัพพลายเออร์คุณภาพสูงในอุตสาหกรรมเครื่องมือในประเทศ บริษัท มีทีม R&D และทีมทดสอบระดับมืออาชีพและได้รับการออกแบบพัฒนาและผลิตอุปกรณ์สอบเทียบและระบบควบคุมการไหลของน้ำขั้นสูงในประเทศอย่างอิสระ บริษัท ได้รับรางวัลสิทธิบัตรสิ่งประดิษฐ์มากกว่า 100 รายการและรางวัลตำรวจกิตติมศักดิ์รวมถึงในสาขาเมตร

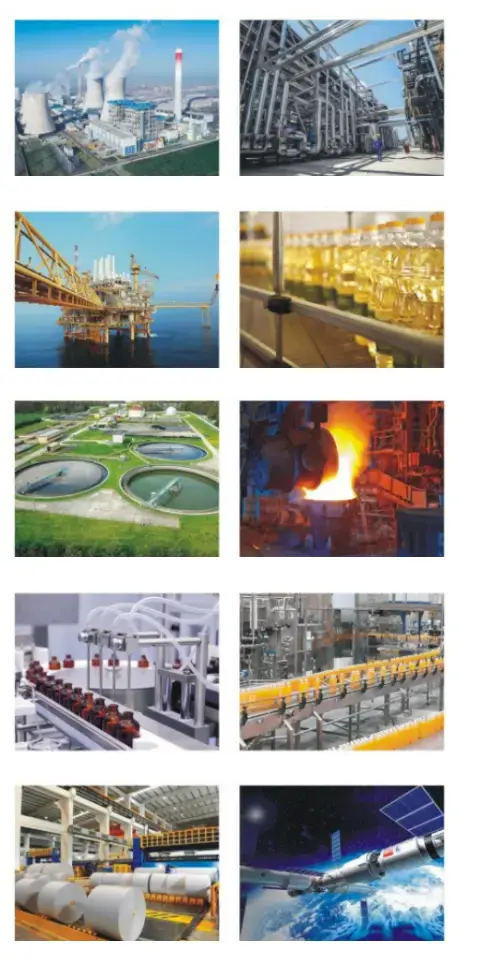

ใช้ในการวัดปริมาณการไหลของของเหลวนำไฟฟ้าและของเหลวแน่นในท่อปิดผลิตภัณฑ์ที่ใช้กันอย่างแพร่หลายในการวัดการแบ่งเขตเครือข่ายท่อการตั้งถิ่นฐานการค้าผู้ใช้ขนาดใหญ่การวัดพื้นที่วัดแสงอิสระ (ชุมชน DMA) การจัดหาน้ำทุติยภูมิปิโตรเลียมไฟฟ้าอุตสาหกรรมสารเคมี

พารามิเตอร์หลัก

■มาตรฐานการใช้งาน: JB/T 9248-1999 "กระแสแม่เหล็กไฟฟ้า"

■เส้นผ่านศูนย์กลางเล็กน้อย: DN15 ~ DN3000 (มม.); 1/2” ~ 24 "

1/2” ~ 24 "(นิ้ว)

(นิ้ว)

■ความดันเล็กน้อย: 0.6MPA, 1.0MPA, 1.6MPA, 4.0MPA (GB, DIN); 150lb., 300lb (Ansi); JIS10K, JIS20K (JIS)

หมายเหตุ 1: สำหรับข้อกำหนดความดันพิเศษโปรดปรึกษาผู้ผลิต

■ความแม่นยำ: ± 0.5% (เป็นทางเลือก± 0.2%)

■การนำไฟฟ้าของสื่อ: ≥5μs/cm

■รูปแบบโครงสร้าง: ประเภทรวมเหมาะสำหรับช่วงลำกล้อง DN15 ~ DN1000

(มม.); 1/2” ~ 24” (นิ้ว);

ประเภทแยกต่างหากเหมาะสำหรับช่วงลำกล้อง DN15 ~ DN3000 (มม.);

หมายเหตุ 2: ในกรณีของโครงสร้างประเภทแยกสายสัญญาณระหว่างเซ็นเซอร์และตัวแปลงเป็นสายสัญญาณพิเศษรุ่น SMFE100

หมายเหตุ 3: ความยาวการเชื่อมต่อของสายเคเบิลสัญญาณระหว่างเซ็นเซอร์และตัวแปลงโดยทั่วไปควรเป็น≤200m (650ft),> 200m (650 ฟุต) ต้องมีการสั่งซื้อพิเศษ

■อัตราการไหลสูงสุด: 15m/s (49ft/s)

■อุณหภูมิโดยรอบ: -25*C ~+ 55*C (-13 ° F ~+ 131 ° F)

■ความชื้นสัมพัทธ์: 5%~ 90%

■วัสดุซับใน:

■วัสดุอิเล็กโทรด:

■การสัมผัสของเหลว (สายดิน) และวิธีการป้องกันซับใน:

■อุณหภูมิสูงสุดของสื่อของเหลว: (กำหนดโดยวัสดุและโครงสร้างซับ)

■ระดับการป้องกัน: IP65, IP67 (โครงสร้างรวมเท่านั้น), IP68 (โครงสร้างที่แยกออกจากกันเท่านั้น)

■การรับรองการระเบิด: exdibmbict4gb

■แหล่งจ่ายไฟ (ไม่บังคับ): AC: 85VAC ~ 265 VAC/45 Hz ~ 63 Hz, การใช้พลังงาน≤20VA; DC: 16VDC ~ 36VDC การใช้พลังงาน≤16VA แบตเตอรี่: 3.6VDC

(หมายเหตุ 4: ความแม่นยำ± 0.5%, เอาท์พุทพัลส์, RS485 เป็นทางเลือก)

■โหมดการแสดงผล: LCD 3 บรรทัดพร้อมการแสดงผลแบ็คไลท์

■โหมดการเขียนโปรแกรม: การเขียนโปรแกรมคีย์, การเขียนโปรแกรมการควบคุมระยะไกลอินฟราเรด, การเขียนโปรแกรมบัส

■สัญญาณเอาท์พุท (สามารถตั้งโปรแกรมได้):

1) เอาต์พุตกระแสอะนาล็อก:

a) สัญญาณเอาต์พุตปัจจุบัน: แยก 0 ~ 10ma/ 4 ~ 20ma

b) ความต้านทานโหลด: 0 ~ 1.5k0 สำหรับ 0 ~ 10ma; 0 ~ 7500 สำหรับ 4 ~ 20ma

c) ข้อผิดพลาดพื้นฐาน: ±10μAถูกเพิ่มเข้าไปในข้อผิดพลาดพื้นฐาน

2) เอาต์พุตความถี่:

ขีด จำกัด บนของความถี่เอาต์พุตสามารถตั้งค่าภายใน 1 ~ 5000Hz เอาต์พุตความถี่เป็นเอาท์พุท Open Circuit Open Transistor Collector (OC GATE) ที่มีการแยกโฟโตอิเล็กทริกแหล่งจ่ายไฟภายนอกคือ≤36VDCและกระแสสูงสุดของตัวสะสมคือ 50mA เมื่อเปิดใช้งาน เอาต์พุตรีเลย์เสริมแหล่งจ่ายไฟภายนอกคือ≤36VDCและกระแสไฟฟ้าสูงสุดคือ≤250MAเมื่อเปิดใช้งาน

3) เอาต์พุตพัลส์:

ขีด จำกัด บนของพัลส์เอาท์พุทสามารถไปถึง 5,000cp/s พัลส์เทียบเท่าถูกกำหนดเป็นการไหลของปริมาตรที่แสดงโดยแต่ละพัลส์ พัลส์เทียบเท่าสามารถเลือกได้เป็น 0001L/P, 0.001L/P, 0.01L/P, 0.1L/P, 1.0L/P, 2L/P, 5L/P, 10L/P, 100L/P, 1M3/P, 10M3/P, 100 m3/p และ 1000 m3/p ความกว้างของพัลส์สามารถเลือกได้เป็น: อัตโนมัติ, 10ms, 20ms, 50ms, 100ms, 150ms, 200ms.250ms, 300ms, 350ms และ 400ms เอาต์พุตพัลส์เป็นเอาท์พุทวงจรเปิดตัวของทรานซิสเตอร์ที่มีการแยกโฟโตอิเล็กทริกแหล่งจ่ายไฟภายนอกคือ≤36V DC และกระแสสูงสุดของตัวสะสมคือ 50mA เมื่อเปิดใช้งาน เอาต์พุตรีเลย์เป็นทางเลือกแหล่งจ่ายไฟภายนอกคือ≤36VDCและกระแสไฟฟ้าสูงสุดคือ≤250MAเมื่อเปิดใช้งาน

4) เอาต์พุตสัญญาณเตือน:

สองตัวสะสมทรานซิสเตอร์เปิดวงจรการเตือนภัยพร้อมการแยกโฟโตอิเล็กทริก แหล่งจ่ายไฟภายนอก≤36VDCกระแสสูงสุดของตัวสะสมเมื่อเปิดคือ 50mA เอาต์พุตรีเลย์เสริมแหล่งจ่ายไฟภายนอก≤36VDCกระแสตัวสะสมสูงสุดเมื่อเปิดคือ≤250MA

5) อินเทอร์เฟซการสื่อสารดิจิตอล: ตัวเลือก RS232, RS485, Modbus, Hart profibus-dp

■การแยกไฟฟ้า:

•แรงดันฉนวนกันความร้อนระหว่างอินพุตแบบอะนาล็อกและเอาต์พุตอะนาล็อกไม่น้อยกว่า 500V;

•แรงดันฉนวนกันความร้อนระหว่างอินพุตแบบอะนาล็อกและแหล่งจ่ายไฟเตือนไม่น้อยกว่า 500V

•แรงดันฉนวนกันความร้อนระหว่างอินพุตแบบอะนาล็อกและแหล่งจ่ายไฟ AC ไม่น้อยกว่า 500V

•แรงดันฉนวนกันความร้อนระหว่างเอาต์พุตอะนาล็อกและแหล่งจ่ายไฟ AC ไม่น้อยกว่า 500V;

•แรงดันฉนวนกันความร้อนระหว่างเอาต์พุตอะนาล็อกและโลกไม่น้อยกว่า 500V;

•แรงดันฉนวนกันความร้อนระหว่างเอาต์พุตพัลส์และแหล่งจ่ายไฟ AC ไม่น้อยกว่า 500V;

•แรงดันฉนวนกันความร้อนระหว่างเอาต์พุตพัลส์และโลกไม่น้อยกว่า 500V;

•แรงดันฉนวนกันความร้อนระหว่างเอาต์พุตสัญญาณเตือนและแหล่งจ่ายไฟ AC ไม่น้อยกว่า 500V

•แรงดันฉนวนกันความร้อนระหว่างเอาต์พุตสัญญาณเตือนและโลกไม่น้อยกว่า 500V

เงื่อนไขการทำงานอ้างอิงและเส้นโค้งข้อผิดพลาด

ตามเงื่อนไขการทำงานอ้างอิงที่ระบุไว้ใน JB/T 9248-1999:

■อุณหภูมิแวดล้อม: 20 ° C (68 ° F) ± 2*C (± 35.6 ° F)

■ความชื้นสัมพัทธ์: 60%~ 70%

■แหล่งจ่ายไฟ: 220VAC ± 1%, 50Hz ± 1%

■เงื่อนไขการติดตั้ง: ความยาวท่อตรงต้นน้ำ> 10xdn; ความยาวท่อตรงปลายน้ำ> 5xdn (หมายเหตุ 5: ขึ้นอยู่กับกึ่งกลางของอิเล็กโทรด)

■เวลาอุ่นเครื่อง: 30 นาที

■อิทธิพลของเอาต์พุตแบบอะนาล็อก: ข้อผิดพลาดสัญญาณชีพจรบวก± 0.1%

เส้นโค้งข้อผิดพลาด: (ดูรูปที่ 4)

■การสอบเทียบมาตรฐาน (สัญญาณเอาต์พุตพัลส์):

± 0.5% ของค่าที่ระบุ (ความเร็วการไหล> 0.6m/s) หรือ± 3mm/s (ความเร็วการไหล≤0.6m/s) แล้วแต่จำนวนใดจะสูงกว่า

[± 0.5% ของค่าที่ระบุ (ความเร็วการไหล> 1.97ft/s) หรือ± 0.01 ft/s (ความเร็วการไหล≤1.97ft/s) แล้วแต่จำนวนใดจะสูงขึ้น]

■การสอบเทียบเสริม (สัญญาณเอาต์พุตพัลส์):

± 0.2% ของค่าที่ระบุ (ความเร็วการไหล> 1.0m/s) หรือ± 2mm/s (ความเร็วการไหล≤1.0m/s) แล้วแต่จำนวนใดจะสูงกว่า

[± 0.2% ของค่าที่ระบุ (ความเร็วการไหล> 3.28ft/s) หรือ± 0.006ft/s (ความเร็วการไหล≤3.28ft/s) แล้วแต่จำนวนใดจะสูงกว่า]

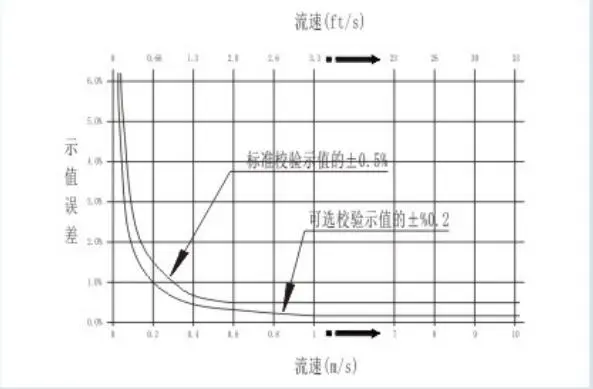

รูปที่ 4 เส้นโค้งข้อผิดพลาดของเครื่องวัดการไหล

อัตราการไหล --- ตารางการเปรียบเทียบอัตราการไหล (ดูตารางที่ 1)

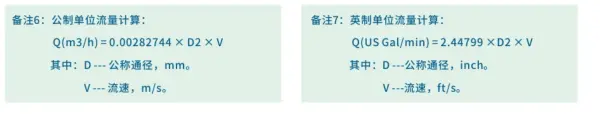

หมายเหตุ 6: การคำนวณการไหลในหน่วยเมตริก:

Q (m3/h) = 0.00282744x d2 x v

ที่ไหน: D --- เส้นผ่านศูนย์กลางเล็กน้อย, มม.

V --- อัตราการไหล, m/s

หมายเหตุ 7: การคำนวณการไหลในหน่วยอิมพีเรียล:

Q (US gal/min) = 2.4479xd2x V

ที่ไหน: --- เส้นผ่านศูนย์กลางเล็กน้อยนิ้ว

V --- อัตราการไหล, ft/s
