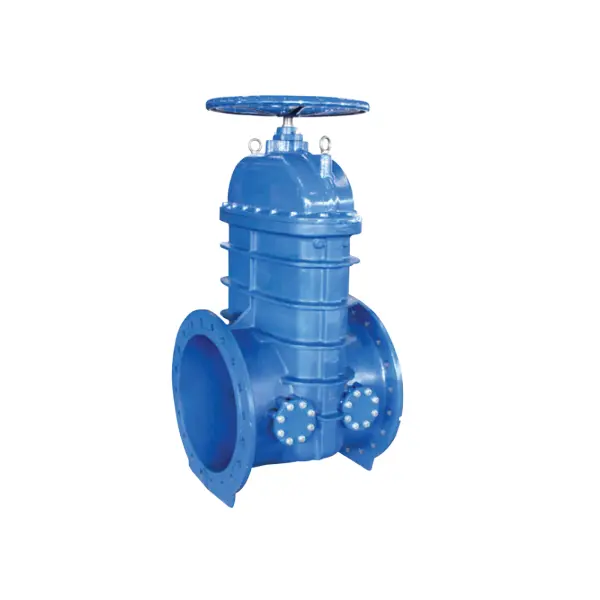

BS 5163 วาล์วเกต NRS ที่ยืดหยุ่นได้พร้อมกับทางออกบายพาส

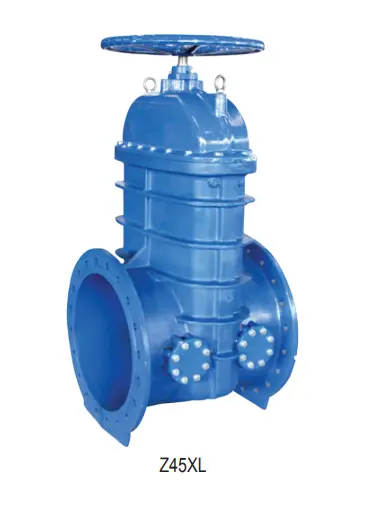

Model:(Z45XL) PN10/16

BS 5163 วาล์วเกต NRS ที่ยืดหยุ่นได้พร้อมกับบายพาสเต้าเสียบ (Z45XL) PN10/16
•การเชื่อมต่อสิ้นสุด: หน้าแปลน BS EN 1092-2: 1997
•แรงกดดันในการทำงาน: PN10/16
•ช่วงอุณหภูมิ: 0 ℃- 100 ℃
•การเคลือบ: การเคลือบอีพ็อกซี่ฟิวชั่นผูกมัดตาม ANSI/AWWA C550

ส่งคำถาม

รายละเอียดสินค้า

BS 5163 Flanged Resilient NRS Gate Valve with Bypass Outlet

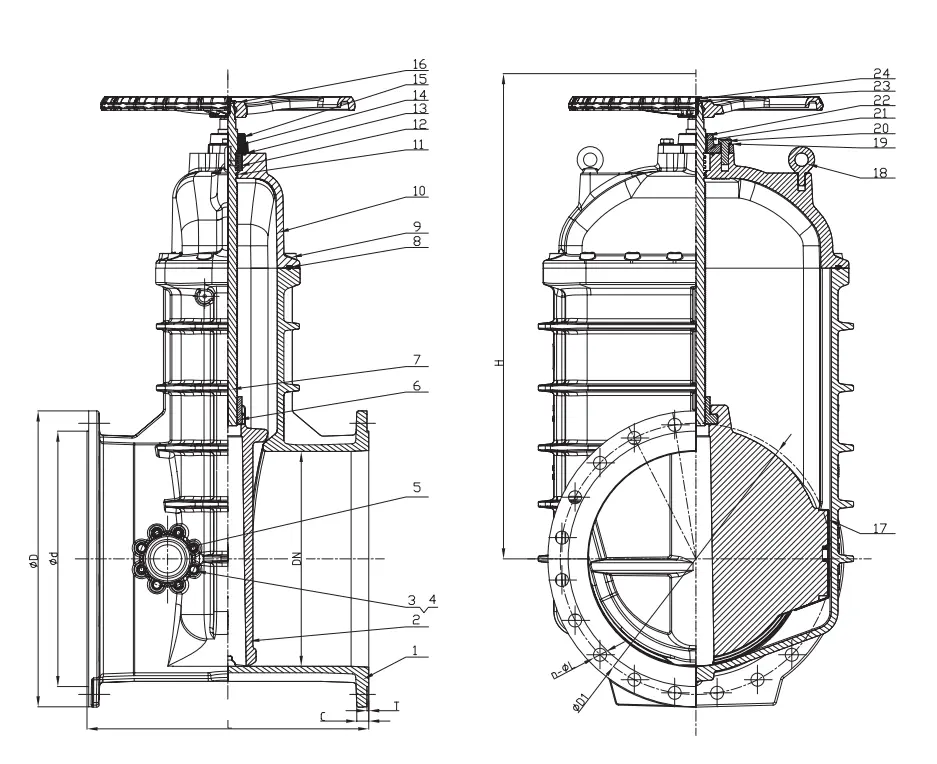

ข้อกำหนดของวัสดุ
หมายเลขชิ้นส่วน	ส่วนหนึ่ง	ข้อกำหนดมาตรฐาน	ตัวเลือก
1	ตัววาล์ว	EN-GJS-450-10
2	แผ่นดิสก์ลิ่มที่ยืดหยุ่น	EN-GJS-450-10+EPDM
3	สายฟ้า	ชุบสังกะสีเหล็กคาร์บอน	SS304, SS316
4	เครื่องซักผ้าแบน	ชุบสังกะสีเหล็กคาร์บอน	SS304, SS316
5	ปกวาล์วบายพาส	EN-GJS-450-10
6	น็อตลิ่ม	ทองเหลือง HPB59-1
7	ลำต้น	สแตนเลส	SS304/316/420/431
8	ก๊าซหมวกฝากระโปรง	EPDM	NBR
9	สายฟ้า	ชุบสังกะสีเหล็กคาร์บอน	SS304, SS316
10	ฝากระโปรง	EN-GJS-450-10
11	โอริง	NBR	EPDM
12	เครื่องซักผ้าแรงขับ	ชุบสังกะสีเหล็กคาร์บอน	SS304, SS316
13	โอริง	NBR	EPDM
14	คู่มือแกน	ทองเหลือง HPB59-1
15	ต่อม	EN-GJS-450-10
16	ล้อมือ	EN-GJS-450-10	เหล็กกด
17	แขนไกด์	EPDM
18	สลักเกลียว	ชุบสังกะสีเหล็กคาร์บอน
19	เครื่องซักผ้าแบน	ชุบสังกะสีเหล็กคาร์บอน	SS304, SS316
20	สายฟ้า	ชุบสังกะสีเหล็กคาร์บอน	SS304, SS316
21	0-ring	NBR	EPDM
22	ที่ปัดน้ำฝน	EPDM	NBR
23	เครื่องซักผ้าแบน	ชุบสังกะสีเหล็กคาร์บอน	SS304, SS316
24	สายฟ้า	ชุบสังกะสีเหล็กคาร์บอน	SS304, SS316
หมายเหตุ: 1. สำหรับคำขอวัสดุพิเศษนอกเหนือจากข้อกำหนดมาตรฐานโปรดระบุอย่างชัดเจนในรายการสอบถามหรือรายการคำสั่งซื้อ Bypasfiting และ Assembly วาล์วที่จะไม่ได้รับการยกมาและจัดหาเว้นแต่จะมีคำสั่งเฉพาะตามคำสั่งหรือสอบถามรายละเอียดเพิ่มเติม 2. หากจำเป็นต้องมีการติดตั้งและวาล์วบายพาสโปรดระบุอย่างชัดเจนในใบสั่งซื้อของคุณและจะมีการเพิ่มค่าใช้จ่าย ดังนั้น”

DN		PN	ขนาด (มม.)
นิ้ว	มม.		L	H	D	D1	d	C	T	n-φl
18 "	450	10	650	1108	640	565	530	30	4	20-F28
		16				585	548			20-31
20 "	500	10	700	1130	715	620	582	31.5	4	20-F28
		16				650	609			20-34
24 "	600	10	800	1311	840	725	682	36	5	20-31
		16				770	720			20-F37
