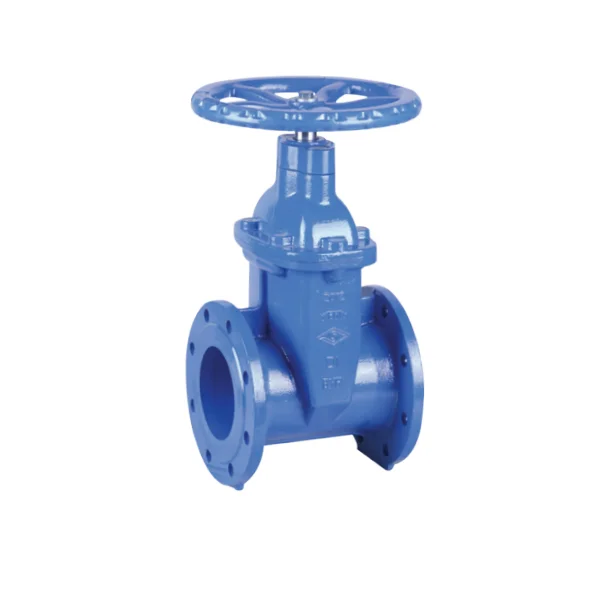

BS 5163 วาล์วประตู NRS ที่ยืดหยุ่นได้

หมายเลขชิ้นส่วน

ส่วนหนึ่ง

ข้อกำหนดมาตรฐาน

ตัวเลือก

1

ตัววาล์ว

EN-GJS-450-10

2

แผ่นดิสก์ลิ่มที่ยืดหยุ่น

EN-GJS-450-10+EPDM

3

ลำต้น

สแตนเลส

SS304, SS316, SS420, SS431

4

สายฟ้า

ชุบสังกะสีเหล็กคาร์บอน

SS304, SS16

5

ฝากระโปรง

EN-GJS-450-10

6

โอริง

NBR

EPDM

7

ต่อม

EN-GJS-450-10

8

ล้อมือ

EN-GJS-450-10

เหล็กกด

9

สายฟ้า

ชุบสังกะสีเหล็กคาร์บอน

SS304, SS16

10

เครื่องซักผ้า FLA

ชุบสังกะสีเหล็กคาร์บอน

SS304, SS16

11

ที่ปัดน้ำฝน

NBR

EPDM

12

สายฟ้า

ชุบสังกะสีเหล็กคาร์บอน

SS304, SS16

13

เครื่องซักผ้าแบน

ชุบสังกะสีเหล็กคาร์บอน

SS304, SS16

14

โอริง

NBR

EPDM

15

เครื่องซักผ้าแรงขับ

Brass HPB59-1 (Type A) ไม่พร้อมใช้งาน (Type B)

16

ก๊าซหมวกฝากระโปรง

EPDM

NBR

17

น็อตลิ่ม

ทองเหลือง HPB59-1

บรอนซ์ ZQSN5-5-5

DN

PN

ขนาด (มม.)

นิ้ว

มม.

L

H

D

D1

d

C

T

n-φl

พิมพ์ดีด

ชนิด

2 "

50

10/16

178

218

254

165

125

99

19

3

4-F19

2.5 "

65

10/16

190

232

275

185

145

118

19

3

4-F19

3 "

80

10/16

203

281

301

200

160

132

19

3

8-F19

4 "

100

10/16

229

316

355

220

180

156

19

3

8-F19

5 "

125

10/16

254

393

393

250

210

184

19

3

8-F19

6 "

150

10/16

267

420

448

285

240

211

19

3

8-F23

8 "

200

10

292

490

548

340

295

266

20

3

8-F23

16

12-F23

10 "

250

10

330

626

626

405

350

319

22

3

12-F23

16

355

12-F28

12 "

300

10

356

722

722

460

400

370

24.5

4

12-F23

16

410

12-F28

14 "

350

10

381

800

800

520

460

429

26.5

4

16-F23

16

470

16-F28

16 "

400

10

406

870

870

580

515

480

28

4

16-F28

16

525

16-F31

18 "

450

10

432

1108

1108

640

565

530

30

4

20-F28

16

585

548

20-F31

20 "

500

10

457

1130

1130

715

620

582

31.5

4

20-F28

16

650

609

20-F34

24 "

600

10

508

1311

1311

840

725

682

36

5

20-F31

16

770

720

20-F37

28 "

700

10

610

1311

1311

895

840

794

32.5

5

24-F31

32 "

800

10

660

1750

1750

1015

950

901

35

5

24-F34
