ทีฟลัสต์ทีทั้งหมดคืออะไร?

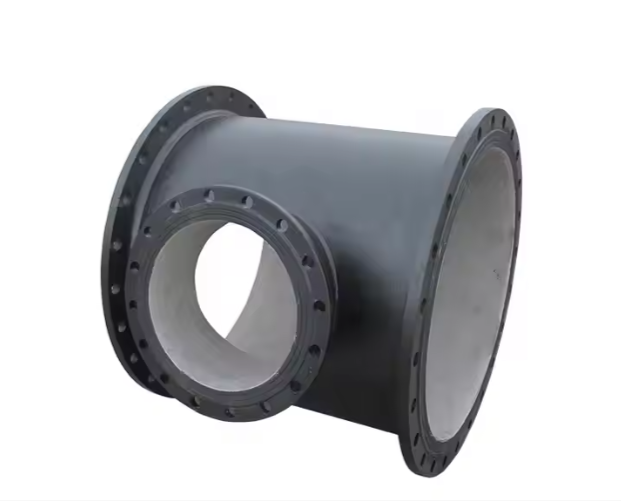

      หนึ่งFlange Tee ทั้งหมดเป็นการเชื่อมต่อสาขาท่อที่ออกแบบมาเป็นพิเศษซึ่งโดดเด่นด้วยคุณสมบัติการกำหนด: ทั้งสามพอร์ต - ปลายทั้งสองของการวิ่งท่อหลักและเต้าเสียบสาขาตั้งฉาก - พร้อมกับหน้าแปลน การกำหนดค่านี้แตกต่างอย่างชัดเจนจากอุปกรณ์ทีอื่น ๆ ที่อาจมีเกลียว, ซ็อกเก็ตเชื่อมหรือปลายธรรมดา

      ร่างกายหลักของเสื้อยืดนี้มักจะเป็นมาตรฐานที่เท่ากันหรือลดลงตามข้อกำหนดเช่น ASME B16.9 ในระหว่างการผลิตหน้าแปลน-คอเชื่อม, สลิปออน, หรือซ็อกเก็ตเชื่อมแบบเชื่อม-เชื่อมหรือติดอยู่กับปลายเปิดทั้งสามของมัน หน้าแปลนสาขาสาขานั้นตั้งฉากกับทิศทางการไหลภายในท่อหลัก วัตถุประสงค์หลักของการออกแบบที่มีหน้าแปลนนี้อย่างสมบูรณ์นี้คือการอำนวยความสะดวกในการรวมเข้ากับระบบท่อที่ใช้หน้าแปลนทำให้การประกอบ/ถอดประกอบอย่างรวดเร็วและเชื่อถือได้ผ่านสลักเกลียวและปะเก็น สิ่งนี้พิสูจน์ให้เห็นถึงความสำคัญสำหรับแอปพลิเคชันที่ต้องการการบำรุงรักษาอุปกรณ์บ่อยครั้งการตรวจสอบระบบ (ให้จุดเชื่อมต่อ) การแยกกระบวนการหรือการปรับเปลี่ยนไปป์ไลน์ในอนาคตและการขยายสาขา

       เนื่องจากการก่อสร้างหน้าแปลนที่แข็งแกร่งทำให้ Flange Oll Flange เหมาะอย่างยิ่งสำหรับการเรียกร้องสภาพการให้บริการที่มีความดันสูงและอุณหภูมิสูงและมักจะเป็นโซลูชันที่ต้องการสำหรับระบบการขนส่งของเหลวขนาดใหญ่ ลักษณะสำคัญรวมถึง: การเชื่อมต่อทั้งสามนั้นขึ้นอยู่กับการสลักเกลียวกับหน้าแปลนการผสมพันธุ์ปะเก็นที่เหมาะสมจะต้องอยู่ระหว่างหน้าแปลนแต่ละหน้าเพื่อให้แน่ใจว่ามีความสมบูรณ์ของการปิดผนึกความดันของการปรับความเหมาะสมจะถูกกำหนดร่วมกันโดยชั้นหน้าแปลน (เช่น Stain30 403 และสแตนเลสเพล็กซ์) ในขณะที่ตัวรับสัญญาณจะต้องปฏิบัติตามมาตรฐานความดันที่ใช้บังคับได้อย่างเคร่งครัดตามมาตรฐานหน้าแปลนที่เกี่ยวข้อง (เช่น ASME B16.5 หรือ B16.47) และมาตรฐานของ Tee Body (เช่น ASME B16.9) การใช้งานทั่วไปครอบคลุมน้ำมันและก๊าซ (การสำรวจ/การผลิตต้นน้ำ, การขนส่งกลางน้ำ, การกลั่นปลายน้ำ), การแปรรูปปิโตรเคมีและเคมี, โรงไฟฟ้าพลังงานความร้อนและนิวเคลียร์, น้ำขนาดใหญ่และโรงงานบำบัดน้ำเสีย, การต่อเรือ, แพลตฟอร์มนอกชายฝั่งและโครงการท่ออุตสาหกรรมขนาดใหญ่อื่น ๆ

      แม้จะมีข้อได้เปรียบที่สำคัญ - การติดตั้ง/การกำจัดความแข็งแรงการเชื่อมต่อสูงและความน่าเชื่อถือความเหมาะสมสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่และเงื่อนไขที่รุนแรงการแยกระบบที่ง่ายขึ้นและมาตรฐาน - เสื้อยืดหน้าแปลนทั้งหมดยังแสดงข้อเสียโดยธรรมชาติ สิ่งเหล่านี้รวมถึงต้นทุนสัมพัทธ์ที่สูงขึ้นเนื่องจากวัสดุและการเชื่อมสำหรับสามหน้าแปลน; น้ำหนักที่มากขึ้นอย่างมากเมื่อเทียบกับเสื้อยืดที่ไม่ง่วงหรือบางส่วน ความต้องการพื้นที่ที่เพิ่มขึ้นสำหรับใบหน้าหน้าแปลนและการดำเนินการรัดแน่น และความเสี่ยงทางทฤษฎีของการรั่วไหลในแต่ละข้อต่อหน้าแปลนซึ่งประสิทธิภาพการปิดผนึกอย่างมากขึ้นอยู่กับการเลือก/การติดตั้งปะเก็นที่เหมาะสมและการควบคุมการโหลดพล็อตที่แม่นยำ

      ในฐานะทางเลือกสำหรับเสื้อยืดหน้าแปลนทั้งหมดนักออกแบบอาจเลือกประเภทที่เหมาะสมอื่น ๆ ตามระดับความดันขนาดท่องบประมาณและข้อกำหนดการเชื่อมต่อถาวร สารทดแทน ได้แก่ : threaded tees (พอร์ตทั้งหมดเกลียวเช่น NPT/BSPT) สำหรับเส้นที่มีแรงดันต่ำต่ำ. Socket Weld Tees (พอร์ตทั้งหมดเชื่อมซ็อกเก็ตเชื่อม) สำหรับการเชื่อมต่อการเชื่อมต่อกัน (เช่น Flanged Run จะจบลงด้วยกิ่งเชื่อมแบบเกลียว/ซ็อกเก็ต)

      โดยสรุปแล้ว Flange Tee ทั้งหมดที่กำหนดโดยหน้าแปลนบนพอร์ตทั้งสาม-บริการเป็นองค์ประกอบที่สำคัญในระบบท่อหน้าแปลนทำให้การแตกแขนงที่เชื่อถือได้การบำรุงรักษาที่ง่ายขึ้นและความยืดหยุ่นในการใช้งานที่มีอุณหภูมิสูงอุณหภูมิสูง
