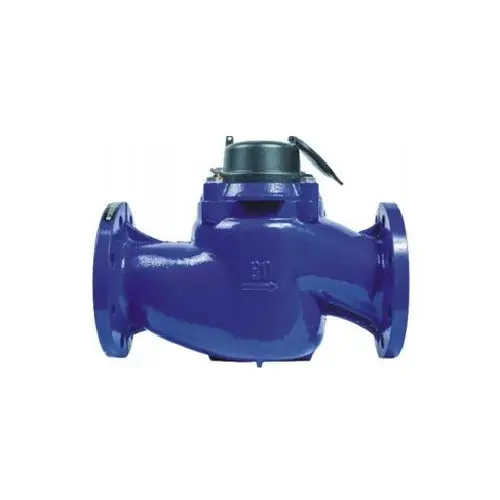

มิเตอร์น้ำ Woltman WS-40-200
การใช้งาน: มิเตอร์น้ำ Woltman แนวตั้งเป็นเครื่องวัดน้ำ woltman (ปีกสกรู) มิเตอร์น้ำปีกสกรูหรือที่เรียกว่ามิเตอร์น้ำ Woltmann เป็นเครื่องวัดน้ำความเร็วชนิดหนึ่งซึ่งเหมาะสำหรับใช้ในท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ มีลักษณะเป็นความสามารถในการไหลขนาดใหญ่และการสูญเสียแรงดันเล็กน้อย
เงื่อนไขที่ใช้บังคับ:
วัสดุ:เปลือกเหล็กหล่อ
▶ น้ำเย็น:0.1~30℃
▶น้ำร้อน:0.1~90℃
▶แรงดันใช้งาน:1.0MPa
วิธีการติดตั้ง:
1.การติดตั้งในแนวนอน
2.ไม่จำเป็นต้องกรองน้ำเพิ่มเติม
3.ทางเข้า/ออกของมิเตอร์น้ำไม่จำเป็นต้องเป็นไปตามข้อกำหนดของส่วนท่อตรง
ลักษณะเฉพาะ:
1. ไม่มีกลไกการส่งผ่านเกียร์หนอน ใบพัดขับเคลื่อนเคาน์เตอร์โดยตรง ประสิทธิภาพการส่งผ่านสูงและการไหลเริ่มต้นต่ำ
2.ช่วงกว้าง เหมาะสำหรับโอกาสที่มีการเปลี่ยนแปลงการไหลขนาดใหญ่
3.การตรวจจับการไหลเต็มรูปแบบความแม่นยำในการวัดสูง
4. โครงสร้างการส่งผ่านแม่เหล็กแบบแห้งช่วยให้มั่นใจได้ว่าเคาน์เตอร์สะอาดและชัดเจน
5. ล้อดิจิตอลขยายหกหลักจะแสดงการอ่านและการอ่านจะชัดเจนยิ่งขึ้น
6. โครงสร้างการเคลื่อนที่ของการวัดแสงที่ถอดออกได้สะดวกสำหรับการบำรุงรักษา
7. โครงสร้างการปรับภายในเพื่อป้องกันการปรับมิเตอร์ส่วนตัว

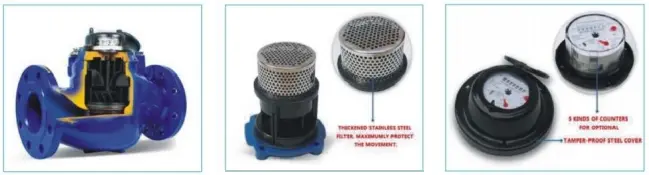

8. หน้าจอตัวกรองสแตนเลสในตัวช่วยปกป้องกลไกการวัดได้อย่างมีประสิทธิภาพ
9. ระบบแบริ่งที่ทนต่อการสึกหรอสูง (แบริ่งอัญมณีสำหรับเครื่องมือการบิน + เพลาคาร์ไบด์ซีเมนต์ที่ทนต่อการสึกหรอสูง) ช่วยให้มั่นใจได้ถึงเสถียรภาพและความน่าเชื่อถือในระยะยาวของผลิตภัณฑ์และช่วยเพิ่มการไหลสูงสุดของผลิตภัณฑ์ได้อย่างมาก
10. ใช้ตัวยึดสแตนเลสและผงอีพอกซีเรซินทั้งภายในและภายนอกเปลือกเพื่อป้องกันสนิมสูงสุดและยืดอายุการใช้งานของผลิตภัณฑ์ ฝาครอบป้องกันป้องกันการงัดเสริม (ป้องกันผู้ใช้จากการถอดชิ้นส่วนการเคลื่อนไหวโดยไม่ได้รับอนุญาต สร้างความเสียหายหรือเปลี่ยนกลไกการวัด และมีบทบาทในการป้องกันการโจรกรรมน้ำในระดับที่ยิ่งใหญ่ที่สุด)
พารามิเตอร์ทางเทคนิค:
| DN (มม.) | ช่วงการไหล | การไหลสูงสุด Q4 | การไหลทั่วไป ไตรมาสที่ 3 | การไหลของขอบเขต Q2 | การไหลขั้นต่ำ Q1 | ขั้นต่ำ การอ่าน | สูงสุด การอ่าน |
| ไตรมาส 3/ไตรมาส 1 | ลบ.ม./ชม | ลบ.ม | |||||
| 40 | 50/200 | 50 | 40 | 1.28/1.25 | 0.8/0.2 | 0.0001 | 999, 999 |
| 50 | 50/200 | 50 | 40 | 1.28/1.25 | 0.8/0.2 | 0.0001 | 999, 999 |
| 80 | 50/200 | 80 | 63 | 2.0/2.0 | 1.26/0.32 | 0.0001 | 999, 999 |
| 100 | 50/200 | 125 | 100 | 3.2/3.12 | 2.0/0.5 | 0.0001 | 999, 999 |
| 150 | 50/200 | 312 | 250 | 8.0/7.88 | 5.0/1.25 | 0.0001 | 999, 999 |
| 200 | 50/200 | 500 | 400 | 12.8/12.5 | 8.0/2.0 | 0.0001 | 999, 999 |

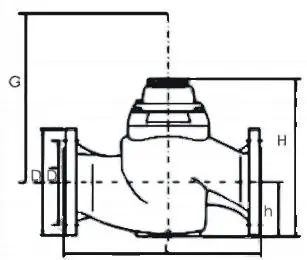

ขนาดและน้ำหนักโดยรวม:
| ดีเอ็น (มม.) | ความยาว | ความสูง | หน้าแปลนเชื่อมต่อ | น้ำหนักอ้างอิง | |||
| ล (มม.) | ชม (มม.) | ชม. (มม.) | หน้าแปลน ด้านนอก เส้นผ่านศูนย์กลาง | เส้นผ่านศูนย์กลางรูโบลท์ D1(มิลลิเมตร) | จำนวน สลักเกลียวเชื่อมต่อ | กก | |
| 40 | 280 | 228 | 85 | 150 | 110 | 4*M16 | 11.6 |
| 50 | 280 | 228 | 85 | 165 | 125 | 4*M16 | 12 |
| 80 | 370 | 282 | 103 | 200 | 160 | 8*M16 | 21.3 |
| 100 | 370 | 303 | 114 | 220 | 180 | 8*M16 | 25 |
| 150 | 500 | 430 | 155 | 285 | 240 | 8*M20 | 68.2 |
| 200 | 500 | 505 | 190 | 340 | 295 | 12*M20 | 99.8 |

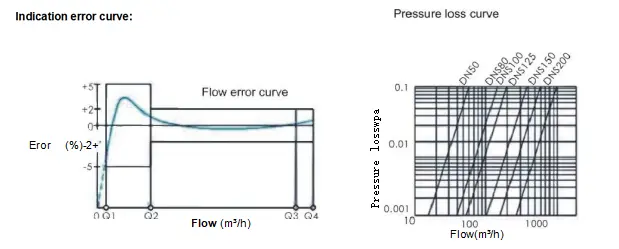

A. ข้อผิดพลาดสูงสุดที่อนุญาตของพื้นที่ต่ำ (Q1≤Q B. เมื่ออุณหภูมิของน้ำอยู่ที่ 30 ℃ ข้อผิดพลาดที่อนุญาตสูงสุดในพื้นที่สูง (Q2≤Q≤Q4) คือ ± 2% เมื่ออุณหภูมิของน้ำ> 30 ℃ ข้อผิดพลาดที่อนุญาตสูงสุดในพื้นที่สูง (Q2≤Q≤Q4) คือ ± 3%
